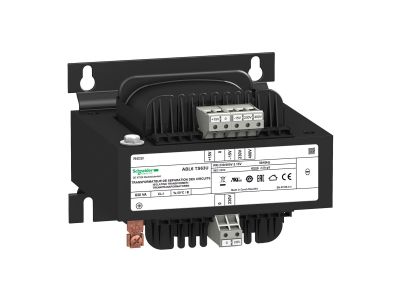

Transformator napięcia 1x230V 630VA Phaseo ABT7 | ABL6TS63U Schneider Electric

Opis i Kluczowe Cechy

Transformator napięcia Schneider Electric z serii Phaseo Optimum, model ABT7 (SKU: ABL6TS63U), to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów automatyki i sterowania. Urządzenie charakteryzuje się mocą znamionową wynoszącą 630 VA, co pozwala na stabilne zasilanie odbiorników o znacznym poborze prądu, minimalizując ryzyko spadków napięcia w obwodach wtórnych. Kluczową cechą tego modelu jest uniwersalność napięć wejściowych: transformator może być zasilany napięciem 230 V AC (jednofazowo przez zaciski N-L1) lub napięciem 400 V AC (międzyfazowo przez zaciski L1-L2), co znacząco ułatwia projektowanie szaf sterowniczych i redukuje konieczność magazynowania wielu wariantów urządzeń.

• Moc znamionowa: 630 VA – idealna dla rozbudowanych układów sterowania.
• Elastyczność zasilania: Możliwość podłączenia pod 230V lub 400V AC.
• Konstrukcja: Pojedyncze uzwojenie wtórne zapewniające czyste i stabilne parametry wyjściowe.
• Zakres temperatur: Praca w szerokim przedziale od -20°C do +50°C gwarantuje niezawodność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla marki Schneider Electric. Transformator spełnia wymagania dotyczące izolacji galwanicznej oraz wytrzymałości dielektrycznej, co jest kluczowe dla ochrony wrażliwych komponentów elektronicznych w szafach sterowniczych. Brak pokrywy ochronnej w tej wersji pozwala na lepszą cyrkulację powietrza i odprowadzanie ciepła, co jest istotne przy pełnym obciążeniu znamionowym 630 VA.

Zastosowanie

Transformator Phaseo ABT7 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budynkowym. Jest niezastąpiony w zasilaniu obwodów sterowniczych, cewek styczników, przekaźników oraz systemów sygnalizacji. Dzięki możliwości zasilania z dwóch różnych poziomów napięcia (230V/400V), inżynierowie mogą stosować go w maszynach eksportowanych na rynki o różnych standardach sieci energetycznych. Urządzenie doskonale sprawdza się w systemach HVAC, liniach produkcyjnych oraz w rozdzielnicach głównych jako źródło napięcia pomocniczego.

Wskazówki Montażowe

Podczas instalacji transformatora ABL6TS63U należy zwrócić szczególną uwagę na prawidłowe podłączenie zacisków wejściowych zgodnie ze schematem (N-L1 dla 230V lub L1-L2 dla 400V). Zaleca się montaż w pozycji pionowej, aby zapewnić optymalną konwekcję naturalną. Należy pamiętać o zastosowaniu odpowiednich zabezpieczeń nadprądowych po stronie pierwotnej i wtórnej, dobranych do prądu znamionowego urządzenia. Moment dokręcania zacisków śrubowych powinien być zgodny z dokumentacją techniczną, aby uniknąć przegrzewania się styków przy długotrwałym obciążeniu 630 VA.

FAQ

• Czy transformator posiada wbudowane zabezpieczenie przeciwzwarciowe? Urządzenie wymaga zewnętrznego zabezpieczenia (bezpieczniki lub wyłącznik nadprądowy) dobranego do parametrów obciążenia.
• Czy mogę zasilić transformator napięciem 400V, jeśli mam dostępną tylko jedną fazę i neutralny? Nie, dla napięcia 400V wymagane jest podłączenie faza-faza (L1-L2). Dla układu faza-neutralny należy wykorzystać zaciski dedykowane dla 230V.
• Jaki jest stopień ochrony tego urządzenia? Model ten dostarczany jest bez pokrywy ochronnej, co należy uwzględnić przy planowaniu stopnia ochrony IP całej obudowy/szafy sterowniczej.
