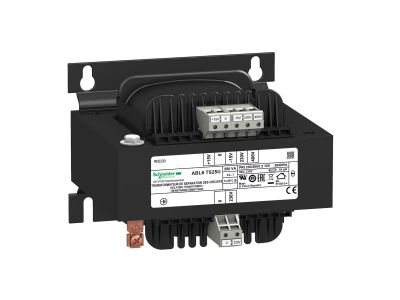

Transformator napięcia 1x230V 250VA Phaseo ABT7 | ABL6TS25U Schneider Electric

Opis i Kluczowe Cechy

Transformator napięcia Schneider Electric z serii Phaseo Optimum, model ABL6TS25U, to zaawansowane rozwiązanie zasilające zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 250 VA, co pozwala na stabilne zasilanie obwodów sterowania oraz komponentów automatyki. Kluczową zaletą tego modelu jest jego uniwersalność wejściowa – transformator umożliwia podłączenie pod napięcie jednofazowe 230 V AC (zaciski N-L1) lub napięcie międzyfazowe 400 V AC (zaciski L1-L2), co znacząco ułatwia projektowanie szaf sterowniczych i redukuje konieczność utrzymywania wielu indeksów magazynowych.

• Moc znamionowa: 250 VA zapewnia odpowiedni zapas energii dla cewek styczników, przekaźników i paneli HMI.
• Elastyczność zasilania: Możliwość pracy w sieciach 230V oraz 400V AC.
• Konstrukcja Phaseo Optimum: Zoptymalizowana pod kątem minimalizacji strat jałowych i wysokiej sprawności energetycznej.
• Pojedyncze uzwojenie wtórne: Gwarantuje klarowną strukturę połączeń po stronie niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla marki Schneider Electric. Transformator spełnia wymagania dotyczące izolacji galwanicznej oraz wytrzymałości dielektrycznej, co jest kluczowe dla ochrony urządzeń końcowych przed przepięciami i zakłóceniami sieciowymi. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur otoczenia od -20°C do +50°C, co potwierdza jego niezawodność w trudnych warunkach przemysłowych.

Zastosowanie

Transformator ABL6TS25U znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Szafach sterowniczych: Jako źródło napięcia bezpiecznego dla układów sterowania i sygnalizacji.
• Automatyce budynkowej: Zasilanie sterowników PLC oraz modułów komunikacyjnych.
• Przemyśle maszynowym: Separacja obwodów sterowania od obwodów siłowych w celu zwiększenia bezpieczeństwa obsługi.
• Systemach HVAC: Zasilanie siłowników i czujników wymagających stabilnego napięcia AC.

Wskazówki Montażowe

Podczas instalacji transformatora Phaseo należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Urządzenie należy zamontować na stabilnej podstawie lub szynie montażowej (zależnie od akcesoriów), zapewniając swobodny przepływ powietrza wokół rdzenia w celu optymalnego chłodzenia konwekcyjnego.
• Podłączenie elektryczne: Należy ściśle przestrzegać oznaczeń na zaciskach. Dla zasilania 230V wykorzystujemy zaciski N-L1, natomiast dla 400V zaciski L1-L2.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby zapobiec przegrzewaniu się styków przy pełnym obciążeniu 250 VA.
• Zabezpieczenia: Rekomendowane jest stosowanie zabezpieczeń nadprądowych po stronie pierwotnej i wtórnej, dobranych do prądu znamionowego urządzenia.

FAQ

Czy transformator posiada pokrywę ochronną?
Model ten w standardowej konfiguracji dostarczany jest bez dodatkowej pokrywy ochronnej zacisków.

W jakich temperaturach może pracować urządzenie?
Transformator jest przystosowany do pracy w temperaturze otoczenia od -20°C do +50°C bez obniżania parametrów znamionowych.

Czy mogę zasilić ten transformator napięciem międzyfazowym?
Tak, urządzenie posiada dedykowane zaciski L1-L2 do podłączenia napięcia 400 V AC faza do fazy.
