Transformator napięcia 1x115V 400VA Phaseo ABT7 | ABL6TS40G Schneider Electric

Opis i Kluczowe Cechy

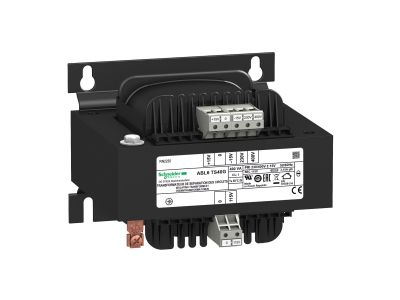

Transformator napięcia Phaseo ABL6TS40G z serii ABT7 firmy Schneider Electric to urządzenie o mocy znamionowej 400 VA, przeznaczone do zasilania obwodów jednofazowych napięciem wyjściowym 115 V AC. Umożliwia elastyczne podłączenie do sieci 230 V AC (N-L1) lub 400 V AC (L1-L2), co czyni go uniwersalnym rozwiązaniem w instalacjach przemysłowych i budynkowych. Pojedyncze uzwojenie wtórne ułatwia konfigurację, a szeroki zakres temperatur pracy (-20…50°C) gwarantuje niezawodność w zróżnicowanych warunkach środowiskowych.

• Moc znamionowa 400 VA: Zapewnia bezpieczne zasilanie odbiorników o znacznym zapotrzebowaniu, takich jak styczniki, przekaźniki czy moduły sterujące, bez ryzyka przeciążenia.
• Napięcie wejściowe 230 V AC (N-L1) / 400 V AC (L1-L2): Umożliwia łatwe dopasowanie do dostępnej sieci – zarówno jednofazowej, jak i międzyfazowej.
• Napięcie wyjściowe 1×115 V AC: Odpowiada wymaganiom typowych obwodów sterowania i automatyki, zapewniając bezpieczny poziom napięcia dla instalacji pomocniczych.
• Zakres temperatur pracy -20…50°C: Gwarantuje stabilną pracę urządzenia zarówno w środowiskach przemysłowych o podwyższonej temperaturze, jak i w warunkach obniżonych temperatur.
• Pojedyncze uzwojenie wtórne: Upraszcza instalację i redukuje liczbę połączeń, co skraca czas montażu i minimalizuje ryzyko błędów.

Zgodność z Normami

Transformator został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to bezpieczną pracę w instalacjach przemysłowych i budynkowych, spełniając wymagania dyrektyw dotyczących niskiego napięcia.

Zastosowanie

Transformator ABL6TS40G znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne napięcie 115 V AC do zasilania układów sterowania, sygnalizacji i automatyki. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach.

• Zasilanie styczników i przekaźników w szafach sterowniczych.
• Zasilanie modułów PLC, interfejsów I/O oraz innych urządzeń automatyki.
• Zasilanie lamp sygnalizacyjnych i obwodów pomocniczych w rozdzielnicach.
• Układy wentylacji, klimatyzacji (HVAC) oraz sterowania oświetleniem.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie przewidziane jest do montażu w pozycji pionowej, zapewniającej optymalne chłodzenie. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi przepisami. Ponieważ transformator nie posiada fabrycznej pokrywy ochronnej, zaleca się instalację w obudowie lub rozdzielnicy gwarantującej odpowiedni stopień ochrony przed dotykiem. Momenty dokręcania zacisków należy stosować zgodnie z dokumentacją producenta.

FAQ

• Jakie jest napięcie wyjściowe transformatora? Napięcie wyjściowe wynosi 115 V AC (jednofazowe, pojedyncze uzwojenie wtórne).
• Czy transformator może być zasilany napięciem 230 V? Tak, transformator może być zasilany napięciem 230 V AC między zaciskami N a L1 lub 400 V AC między L1 a L2.
• Czy transformator wymaga dodatkowej obudowy? Nie posiada fabrycznej pokrywy ochronnej, dlatego zaleca się montaż w obudowie lub rozdzielnicy zapewniającej stopień ochrony odpowiedni do warunków pracy (np. IP2X lub wyższy).
