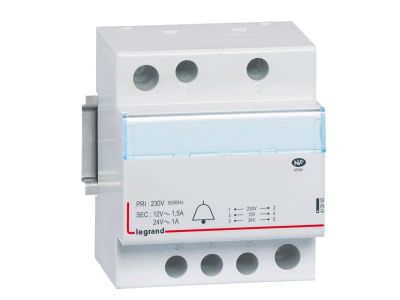

Transformator modułowy dzwonkowy TR324 230/12-24V 24VA | 413093 Legrand

Opis i Kluczowe Cechy

Transformator modułowy dzwonkowy TR324 (symbol 413093) to kompaktowe urządzenie zasilające przeznaczone do pracy ciągłej w instalacjach dzwonkowych i sygnalizacyjnych. Oferuje stabilne napięcie wtórne 12 lub 24 V AC przy mocy 24 VA, co pozwala bezpiecznie zasilać odbiorniki o łącznym obciążeniu do 24 VA. Szerokość 4 modułów (17,5 mm) umożliwia łatwy montaż w rozdzielnicach modułowych. Transformator został całkowicie obudowany materiałem izolacyjnym, co zwiększa bezpieczeństwo użytkowania.

• Wbudowane zabezpieczenie przeciążeniowe: W przypadku przeciążenia transformator automatycznie wyłącza się, a po ostygnięciu samoczynnie wznawia pracę – chroni to urządzenie przed przegrzaniem i wydłuża jego żywotność.
• Dwa napięcia wtórne 12/24 V~: Elastyczność podłączenia – możesz wybrać niższe napięcie dla standardowych dzwonków lub wyższe dla urządzeń wymagających 24 V, bez konieczności stosowania dodatkowych przetwornic.
• Okienko do opisu: Przezroczyste okienko na obudowie umożliwia naniesienie trwałego opisu (np. numer obwodu), co ułatwia późniejszą identyfikację w rozdzielnicy.
• Montaż na szynę TH35 lub wkrętami: Uniwersalny sposób instalacji – można go szybko zamocować na standardowej szynie DIN lub przykręcić do płaskiej powierzchni, co zwiększa możliwości zabudowy.
• Całkowicie obudowany izolacją: Brak odkrytych elementów przewodzących eliminuje ryzyko przypadkowego kontaktu z częściami pod napięciem, podnosząc poziom bezpieczeństwa podczas eksploatacji.

Zgodność z Normami

Transformator spełnia wymagania norm IEC 61558-2-6 oraz IEC 61558-2-8 dotyczących bezpieczeństwa transformatorów małej mocy i transformatorów dzwonkowych. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Transformator TR324 został zaprojektowany przede wszystkim do zasilania urządzeń niskonapięciowych w instalacjach domowych i biurowych. Sprawdzi się w następujących scenariuszach:

• Zasilanie dzwonków elektrycznych, gongów i brzęczyków w budynkach jednorodzinnych i wielomieszkaniowych.
• Dostarczanie napięcia 24 V AC do sterowników bram, furt, domofonów lub oczek wodnych (sygnalizacja, pompy małej mocy).
• Zasilanie przekaźników i styczników o cewkach na napięcie 12/24 V AC w szafach sterowniczych.
• Zasilanie oświetlenia dekoracyjnego lub taśm LED (po zastosowaniu odpowiedniego prostownika i stabilizatora).

Wskazówki Montażowe

Montaż transformatora powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 lub za pomocą wkrętów do płaskiej, niepalnej powierzchni. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu obciążenia (zgodnie z normą PN-HD 60364). Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Transformator nie wymaga dodatkowego chłodzenia – zapewnij swobodny przepływ powietrza wokół obudowy.

FAQ

• Czy transformator ma podświetlenie lub wskaźnik LED? Nie, transformator TR324 nie jest wyposażony w żadne podświetlenie ani diodę sygnalizacyjną. Jego zadaniem jest wyłącznie dostarczanie napięcia do odbiorników. Stan pracy można sprawdzić za pomocą miernika na zaciskach wtórnych.
• Jaki jest stopień ochrony transformatora? W danych katalogowych nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 (ochrona przed dotknięciem palcem, brak ochrony przed wilgocią). Zaleca się montaż w suchym, wentylowanym wnętrzu rozdzielnicy.
• Jak przełączyć napięcie wyjściowe między 12 V a 24 V? Transformator posiada oddzielne wyprowadzenia dla napięcia 12 V i 24 V na zaciskach wtórnych. Aby uzyskać 12 V, podłącz odbiornik między zaciski 0 i 12 V; dla 24 V – między 0 i 24 V. Nie ma przełącznika – wybór realizuje się odpowiednim okablowaniem.
