Transformator modułowy dzwonkowy TR308 12/8V 8VA | 413091 Legrand

Opis i Kluczowe Cechy

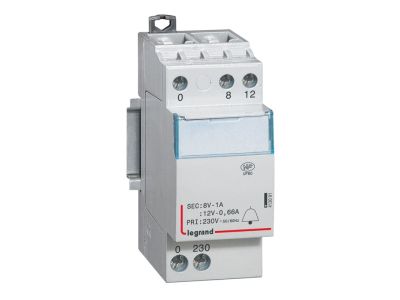

Transformator modułowy dzwonkowy TR308 (symbol 413091) to urządzenie o mocy 8 VA, przystosowane do napięcia pierwotnego 230 V~ oraz wtórnego 8 lub 12 V~. Dzięki szerokości 2 modułów (35 mm) doskonale nadaje się do zabudowy w rozdzielnicach modułowych. Wyposażony w wbudowane zabezpieczenie przeciążeniowe oraz całkowicie obudowany materiałem izolacyjnym, zapewnia bezpieczną i niezawodną pracę w instalacjach dzwonkowych i sygnalizacyjnych.

• Moc 8 VA i napięcie wtórne 8/12 V~: Umożliwia zasilanie dzwonków, gongów oraz małych urządzeń sygnalizacyjnych – elastyczny wybór napięcia w zależności od potrzeb.
• Wbudowane zabezpieczenie przeciążeniowe (samoczynny reset): Chroni transformator przed uszkodzeniem w przypadku przeciążenia – po ostygnięciu urządzenie automatycznie wznawia pracę.
• Pełna obudowa izolacyjna: Zwiększa bezpieczeństwo użytkowania i ułatwia montaż w rozdzielnicach, minimalizując ryzyko przypadkowego kontaktu z częściami pod napięciem.
• Okienko do opisu: Praktyczne rozwiązanie ułatwiające identyfikację transformatora w rozdzielnicy – pozwala na oznaczenie np. strefy zasilania.
• Szerokość 2 moduły (35 mm): Kompaktowy format umożliwiający oszczędne zagospodarowanie szyny DIN w rozdzielnicy.

Zgodność z Normami

Transformator modułowy dzwonkowy TR308 jest zgodny z normami IEC 61558-2-6 oraz IEC 61558-2-8 dotyczącymi bezpieczeństwa transformatorów małej mocy. Posiada oznaczenie CE, co potwierdza spełnienie wymogów obowiązujących dyrektyw unijnych.

Zastosowanie

Sprawdzony w instalacjach wymagających niskonapięciowego zasilania sterowanego z sieci 230 V. Idealny do zastosowań w budynkach mieszkalnych, usługowych i małej automatyce.

• Zasilanie dzwonków i gongów drzwiowych – stałe napięcie 8 lub 12 V~.
• Lokalne zasilanie modułów sygnalizacyjnych, małych przekaźników lub wskaźników LED (po odpowiednim doborze obciążenia).
• Wspomaganie układów automatyki domowej – np. do zasilania siłowników małej mocy w systemach inteligentnego budynku.
• Zasilanie transformatorowe w obwodach dzwonkowych z separacją galwaniczną od sieci.

Wskazówki Montażowe

Montaż transformatora powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub do przykręcenia do powierzchni płaskiej za pomocą wkrętów. Przekrój przewodów należy dobrać zgodnie z obciążeniem (np. 0,5–1,5 mm² dla obwodów dzwonkowych). Moment dokręcania zacisków – zgodnie z dokumentacją producenta dołączoną do urządzenia.

FAQ

• Jakie napięcie wyjściowe mogę uzyskać z transformatora TR308? Transformator oferuje dwa napięcia wtórne: 8 V~ lub 12 V~, wybierane poprzez odpowiednie podłączenie uzwojenia wtórnego (zgodnie ze schematem na obudowie lub w instrukcji).
• Czy transformator ma zabezpieczenie przed przeciążeniem? Tak, uzwojenie pierwotne wyposażone jest we wbudowane zabezpieczenie przeciążeniowe, które automatycznie odłącza transformator w razie przeciążenia i po ostygnięciu ponownie go załącza.
• Jak mogę zamontować transformator – tylko na szynie DIN czy też inaczej? Transformator można montować na szynie TH35 (DIN) w rozdzielnicy modułowej lub przykręcić do płaskiej powierzchni za pomocą wkrętów (obejmuje to odpowiednie otwory montażowe w obudowie).
