Transformator modułowy bezpieczeństwa TR340 230/12-24 40VA | 413097 Legrand

Opis i Kluczowe Cechy

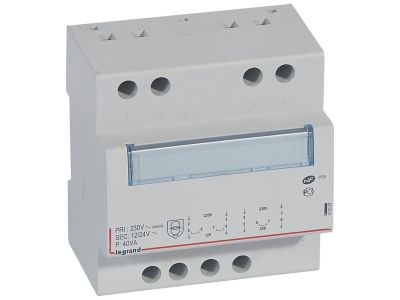

Transformator modułowy bezpieczeństwa TR340 (numer katalogowy 413097) to urządzenie o mocy 40 VA, zaprojektowane do pracy z napięciem pierwotnym 230 V~ i wtórnym 12 lub 24 V~. Dzięki szerokości 5 modułów (87,5 mm) umożliwia wygodny montaż w rozdzielnicy. Wbudowane zabezpieczenie przeciążeniowe chroni uzwojenie pierwotne, automatycznie odłączając transformator w przypadku przeciążenia i pozwalając na ostygnięcie przed ponownym załączeniem. Całkowicie obudowany materiałem izolacyjnym zapewnia bezpieczeństwo użytkowania.

• Moc 40 VA: Zapewnia wystarczającą wydajność do zasilania obwodów małej mocy, np. oświetlenia awaryjnego czy sterowników.
• Napięcie wtórne 12/24 V~: Możliwość wyboru napięcia bezpiecznego (SELV) w zależności od potrzeb instalacji.
• Wbudowane zabezpieczenie przeciążeniowe: Chroni transformator przed uszkodzeniem w przypadku przeciążenia lub zwarcia, zwiększając niezawodność i bezpieczeństwo.
• Montaż na szynę TH35 lub wkrętami: Elastyczne opcje instalacji – w rozdzielnicy na szynie DIN lub bezpośrednio na płaskiej powierzchni.
• Okienko do opisu: Umożliwia oznaczenie transformatora w rozdzielnicy, co ułatwia identyfikację i serwis.

Zgodność z Normami

Transformator modułowy bezpieczeństwa TR340 jest zgodny z normami IEC 61558-2-6 oraz IEC 61558-2-8, które dotyczą transformatorów bezpieczeństwa i separacyjnych. Posiada certyfikację CE, potwierdzającą zgodność z wymogami Unii Europejskiej.

Zastosowanie

Transformator TR340 znajduje zastosowanie w instalacjach wymagających bezpiecznego napięcia 12 lub 24 V~, szczególnie w systemach oświetlenia awaryjnego, dzwonków, bram, automatyki budynkowej oraz sterowania.

• Zasilanie obwodów SELV (Safety Extra Low Voltage) w instalacjach przemysłowych i domowych.
• Zasilanie sterowników, przekaźników i siłowników w automatyce budynkowej.
• Zasilanie oświetlenia LED niskonapięciowego w systemach awaryjnych i ewakuacyjnych.
• Zasilanie dzwonków, domofonów i systemów kontroli dostępu.

Wskazówki Montażowe

Montaż transformatora powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub za pomocą wkrętów do płaskiej powierzchni. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu obciążenia, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Instalacja powinna być wykonana z zachowaniem odpowiednich odstępów izolacyjnych i warunków chłodzenia – transformator nie może być zakrywany materiałami izolacyjnymi.

FAQ

• Jakie napięcie wyjściowe mogę uzyskać? Transformator oferuje dwa napięcia wtórne: 12 V~ lub 24 V~. Wyboru dokonuje się przez odpowiednie podłączenie uzwojeń wtórnych (sprawdź schemat na obudowie).
• Czy transformator jest zabezpieczony przed zwarciem? Tak, uzwojenie pierwotne posiada wbudowane zabezpieczenie przeciążeniowe. W przypadku przeciążenia lub zwarcia transformator automatycznie wyłącza się, a po ochłodzeniu wznawia pracę. Wymaga to jednak usunięcia przyczyny.
• Jaki jest stopień ochrony transformatora? Producent nie podaje jednoznacznego stopnia IP, ale urządzenie jest całkowicie obudowane materiałem izolacyjnym, co zapewnia ochronę przed przypadkowym dotykiem. Zaleca się montaż w obudowie o odpowiednim IP dla danego środowiska.
