Transformator modułowy bezpieczeństwa TR325 230/12-24 25VA | 413096 Legrand

Opis i Kluczowe Cechy

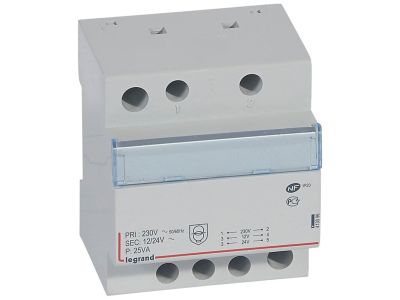

Transformator modułowy bezpieczeństwa TR325 o symbolu 413096 to kompaktowe źródło napięcia bezpiecznego do zastosowań w rozdzielnicach i szafach sterowniczych. Urządzenie oferuje napięcie pierwotne 230 V~ oraz wybór napięcia wtórnego 12 lub 24 V~, przy mocy 25 VA. Szerokość 4 modułów (70 mm) ułatwia zabudowę w standardowej rozdzielnicy. Dzięki wbudowanemu zabezpieczeniu przeciążeniowemu uzwojeń pierwotnych transformator samoczynnie wyłącza się w razie przeciążenia i wznawia pracę po ostygnięciu, co chroni zarówno samo urządzenie, jak i podłączone odbiorniki.

• Wbudowane zabezpieczenie przeciążeniowe: Automatyczne odcięcie w przypadku przeciążenia i samoczynne załączenie po ostygnięciu – eliminuje ryzyko trwałego uszkodzenia transformatora i chroni obwód wtórny.
• Wybór napięcia wtórnego 12 lub 24 V~: Elastyczność konfiguracji – jedna jednostka obsługuje zarówno obwody zasilania niskonapięciowego (12 V), jak i standardowe aplikacje sterownicze (24 V), redukując potrzebę posiadania różnych modeli.
• Pełna obudowa izolacyjna: Całkowicie zamknięta konstrukcja z materiału izolacyjnego zwiększa bezpieczeństwo użytkowania i ułatwia czyszczenie, zapewniając ochronę przed przypadkowym dotknięciem części czynnych.
• Montaż na szynę TH35 lub wkrętami do powierzchni płaskiej: Podwójna możliwość montażu – w standardowej rozdzielnicy na szynie DIN lub bezpośrednio na powierzchni płyty montażowej, co zwiększa uniwersalność instalacji.
• Okienko do opisu: Praktyczne okienko umożliwia trwałe oznaczenie transformatora, co ułatwia identyfikację w rozdzielnicy podczas serwisu.

Zgodność z Normami

Transformator TR325 został zaprojektowany zgodnie z normami IEC 61558-2-6 oraz IEC 61558-2-8 dotyczącymi transformatorów bezpieczeństwa i transformatorów do zasilania obwodów SELV. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki możliwości wyboru napięcia wtórnego 12 V lub 24 V oraz mocy 25 VA transformator TR325 znajduje zastosowanie w szerokim spektrum układów sterowania i automatyki budynkowej. Sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne zasilanie niskonapięciowe.

• Zasilanie styczników, przekaźników i modułów sterujących w szafach sterowniczych.
• Zasilanie obwodów oświetlenia awaryjnego i sygnalizacji (12 V lub 24 V).
• Zasilanie układów automatyki budynkowej (BMS) – bram, rolet, czujników.
• Zasilanie modułów interfejsów, sterowników PLC oraz instalacji niskonapięciowych w rozdzielnicach.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie w obwodzie pierwotnym. Transformator montuje się na szynie TH35 (zgodnej z DIN EN 60715) lub za pomocą wkrętów do płaskiej powierzchni. Szerokość 4 modułów (70 mm) należy uwzględnić w projekcie rozdzielnicy. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym strony pierwotnej i wtórnej, a moment dokręcania zacisków stosować według dokumentacji producenta. Należy zapewnić odpowiednią wentylację – mimo pełnej obudowy izolacyjnej transformator wydziela ciepło.

FAQ

• Jak przełączać między napięciem wtórnym 12 V a 24 V? Transformator TR325 nie posiada zewnętrznego przełącznika – wybór napięcia uzyskuje się przez odpowiednie podłączenie uzwojeń wtórnych (szeregowo lub równolegle). Szczegółowy schemat znajduje się w dokumentacji technicznej dołączonej do produktu. Montaż i przełączenie powinien wykonać instalator z uprawnieniami.
• Jaki stopień ochrony ma transformator? W danych katalogowych nie podano IP dla tego modelu. Należy przyjąć, że jako aparatura modułowa przeznaczona do zabudowy w rozdzielnicy, typowo osiąga IP20 od strony czołowej. Po zamontowaniu w rozdzielnicy o odpowiedniej szczelności całość może uzyskać wyższy stopień ochrony.
• Czy zabezpieczenie przeciążeniowe wymaga ręcznego resetu? Nie. Wbudowane zabezpieczenie termiczne działa w sposób automatyczny – po ustąpieniu przeciążenia i ostygnięciu uzwojeń transformator samoczynnie wznawia pracę. Należy jednak pamiętać, że wielokrotne zadziałanie może świadczyć o stałym przeciążeniu obwodu wtórnego – wówczas konieczna jest weryfikacja parametrów instalacji.
