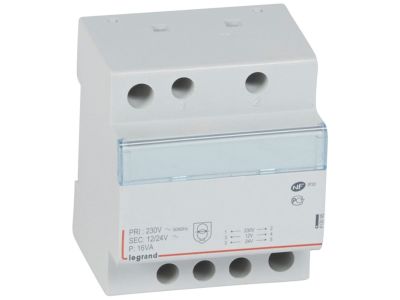

Transformator modułowy bezpieczeństwa TR316 230/12-24 16VA | 413095 Legrand

Opis i Kluczowe Cechy

Transformator modułowy bezpieczeństwa TR316 (symbol 413095) to urządzenie przeznaczone do zasilania obwodów niskonapięciowych, oferujące napięcie wtórne 12 V~ lub 24 V~ przy mocy 16 VA. Szerokość modułu wynosi 4 jednostki (70 mm), co umożliwia łatwy montaż w rozdzielnicach modułowych. Dzięki wbudowanemu zabezpieczeniu przeciążeniowemu, transformator automatycznie wyłącza się w przypadku przeciążenia i wznawia pracę po ostygnięciu, zapewniając ochronę instalacji i urządzeń.

• Napięcie pierwotne 230 V~, wtórne 12 lub 24 V~: Umożliwia zasilanie odbiorników niskonapięciowych (SELV) w instalacjach domowych i przemysłowych – idealne do oświetlenia LED, dzwonków, sterowników.
• Moc znamionowa 16 VA: Zapewnia wystarczającą rezerwę mocy dla typowych odbiorników sterowniczych i sygnalizacyjnych, bez ryzyka przeciążenia transformatora w normalnej eksploatacji.
• Zabezpieczenie przeciążeniowe z automatycznym resetem: Wbudowany termik wyłącza transformator w razie przeciążenia; po ostygnięciu samoczynnie wznawia działanie, minimalizując potrzebę serwisu.
• Okienko do opisu: Umożliwia trwałe oznaczenie transformatora w rozdzielnicy, co ułatwia identyfikację obwodów podczas montażu i konserwacji.
• Pełna obudowa izolacyjna: Całkowicie obudowany materiałem izolacyjnym, co zwiększa bezpieczeństwo użytkowania i chroni przed przypadkowym dotknięciem elementów pod napięciem.

Zgodność z Normami

Transformator TR316 jest zgodny z normami IEC 61558-2-6 oraz IEC 61558-2-8, które określają wymagania dla transformatorów bezpieczeństwa i transformatorów separacyjnych. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Transformator modułowy bezpieczeństwa TR316 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne zasilanie niskonapięciowe (SELV) w instalacjach budynkowych i przemysłowych.

• Zasilanie oświetlenia LED (taśmy, oprawy) w systemach 12V lub 24V
• Zasilanie dzwonków, gongów i domofonów
• Zasilanie przekaźników, styczników i sterowników PLC w szafach sterowniczych
• Zasilanie układów automatyki budynkowej (czujniki, siłowniki, regulatory)

Wskazówki Montażowe

Montaż transformatora powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem prac. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio wkrętami do płaskiej powierzchni. Przekrój przewodów należy dobrać zgodnie z prądem obciążenia oraz obowiązującymi normami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jak wybrać napięcie wtórne – 12V czy 24V? Transformator posiada uzwojenie wtórne z odczepami: na wyjściu dostępne są zaciski dla 12 V~ oraz 24 V~. Wyboru dokonuje się poprzez podłączenie odpowiedniego zacisku. Wartość napięcia należy dobrać do wymagań zasilanych odbiorników (np. taśmy LED 12V, sterowniki 24V).
• Czy transformator posiada wbudowane zabezpieczenie przed zwarciem? Transformator wyposażony jest w zabezpieczenie przeciążeniowe (termiczne) z automatycznym resetem. W przypadku zwarcia lub przeciążenia uzwojenia pierwotnego, zabezpieczenie wyłącza transformator, a po ostygnięciu wznawia pracę. Nie jest to jednak zabezpieczenie zwarciowe w rozumieniu bezpieczników – zaleca się stosowanie dodatkowego zabezpieczenia nadprądowego w obwodzie pierwotnym.
• Jaki jest stopień ochrony transformatora? Producent nie podaje stopnia IP w danych technicznych. Ze względu na konstrukcję przeznaczoną do montażu w rozdzielnicy, standardowo stosuje się IP20 dla aparatury modułowej. Montaż w suchym, czystym pomieszczeniu gwarantuje prawidłową pracę urządzenia.
