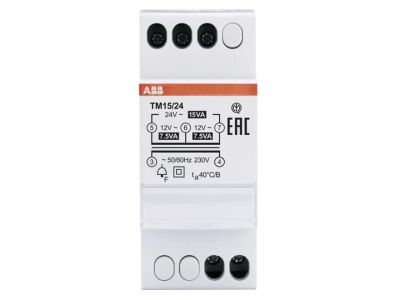

Transformator dzwonkowy TM15/24 | 2CSM228745R0802 ABB

Alternatywny kod produktu: 2CSM228745R0802

Opis i Kluczowe Cechy

Transformator dzwonkowy TM15/24 (symbol 2CSM228745R0802) o mocy 15VA to urządzenie zapewniające bezpieczne wtórne napięcie ekstremalnie niskie (SELV) 24V. Przeznaczony do sterowania obciążeniami wymagającymi nieciągłego zasilania, np. dzwonków, sygnalizatorów czy układów automatyki. Wysoka niezawodność i zgodność z normami bezpieczeństwa czynią go idealnym rozwiązaniem dla instalacji sterowniczych i sygnalizacyjnych.

• Moc 15VA: Wystarczająca do zasilania typowych obwodów sygnalizacyjnych, dzwonków lub małych urządzeń automatyki.
• Napięcie wtórne 24V SELV: Bezpieczny poziom napięcia chroniący przed porażeniem, zgodny z normami bezpieczeństwa dla instalacji niskonapięciowych.
• Napięcie pierwotne 230V: Standardowe napięcie zasilania sieciowego, kompatybilne z europejskim systemem elektroenergetycznym.
• Bezpieczne wtórne napięcie ekstremalnie niskie (SELV): Zapewnia ochronę przeciwporażeniową w instalacjach sterowniczych i sygnalizacyjnych.
• Zastosowania nieciągłe: Przeznaczony do sterowania obciążeniami wymagającymi okresowego zasilania, np. przycisków dzwonkowych lub układów alarmowych.

Zgodność z Normami

Transformator spełnia wymagania normy PN-EN 61558-2-8 dotyczącej transformatorów bezpieczeństwa, w tym wymagania dotyczące napięcia SELV. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskymi standardami bezpieczeństwa.

Zastosowanie

Transformator dzwonkowy TM15/24 znajduje zastosowanie w instalacjach, gdzie wymagane jest bezpieczne i niezawodne zasilanie obwodów sterowniczych o napięciu SELV.

• Sterowanie instalacjami dzwonkowymi i sygnalizacyjnymi w budynkach biurowych, szkołach czy obiektach użyteczności publicznej.
• Zasilanie układów automatyki budynkowej, np. przycisków sterujących oświetleniem lub wentylacją.
• Obwody alarmowe i przeciwpożarowe, gdzie wymagane jest niskie i bezpieczne napięcie SELV.
• Małe układy sterownicze w maszynach i urządzeniach przemysłowych, wymagające okresowego zasilania.

Wskazówki Montażowe

Montaż transformatora powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Urządzenie należy zamontować w suchym i dobrze wentylowanym miejscu, z dala od źródeł ciepła. Podłączenie do sieci 230V należy wykonać zgodnie z oznaczeniami na transformatorze, zachowując odpowiednią polaryzację. Napięcie wtórne 24V SELV może być wykorzystane do zasilania obwodów sterowniczych zgodnie z projektem instalacji. Przed uruchomieniem należy sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy transformator TM15/24 nadaje się do zasilania obwodów 230V? Nie – transformator służy do obniżania napięcia z 230V do 24V SELV. Do zasilania obwodów 230V należy użyć odpowiedniego źródła zasilania.
• Jakie obciążenie może zasilać transformator TM15/24? Maksymalna moc wynosi 15VA. Należy pamiętać, że obciążenie nie może przekraczać tej wartości, aby uniknąć przegrzania transformatora.
• Czy transformator posiada zabezpieczenie przeciwprzepięciowe? W dostępnych danych nie określono zabezpieczeń przeciwprzepięciowych. W instalacjach narażonych na przepięcia zaleca się stosowanie dodatkowych zabezpieczeń, np. warystorów.
