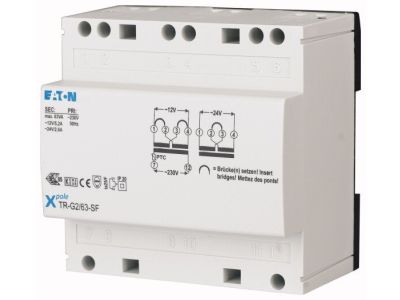

Transformator dzwonkowy 230/V 12/24V, 5,2/2,6A, TR-G2/63-SF | 272485 Eaton

Alternatywny kod produktu: TR-G2/63-SF

Opis i Kluczowe Cechy

Transformator dzwonkowy TR-G2/63-SF (symbol 272485) to izolowane źródło napięcia 12 V lub 24 V AC, przystosowane do montażu natynkowego. Dzięki prądowi wyjściowemu 5,2 A przy 12 V (2,6 A przy 24 V) umożliwia zasilanie nawet kilku odbiorników jednocześnie – bezpiecznie i bez przeciążeń. W zestawie znajduje się płyta montażowa oraz osłony zacisków ułatwiające instalację.

• Napięcie wyjściowe 12 V / 24 V (przełączane): wybór napięcia w zależności od wymagań odbiornika – uniwersalność zastosowania w instalacjach dzwonkowych, bramowych i automatyce.
• Prąd wyjściowy 5,2 A (12 V) / 2,6 A (24 V): wystarczający zapas mocy do jednoczesnej pracy kilku urządzeń bez ryzyka przeciążenia transformatora.
• Izolacja galwaniczna uzwojeń: oddzielenie obwodu pierwotnego 230 V od wtórnego – ochrona przed porażeniem i zakłóceniami w instalacji niskonapięciowej.
• Montaż natynkowy z akcesoriami w zestawie: płyta montażowa i osłony zacisków skracają czas instalacji i zapewniają estetyczne, bezpieczne wyprowadzenie przewodów.
• Zgodność z normą EN 61558: potwierdzone bezpieczeństwo użytkowania – transformator spełnia wymagania dla transformatorów bezpieczeństwa i izolacyjnych.

Zgodność z Normami

Transformator został zaprojektowany i wyprodukowany zgodnie z normą EN 61558 (transformatory bezpieczeństwa, transformatory izolacyjne). Posiada certyfikat CE, co potwierdza spełnienie europejskich wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Transformator TR-G2/63-SF jest przeznaczony do zasilania urządzeń niskonapięciowych prądem zmiennym (AC) w instalacjach domowych i przemysłowych. Sprawdzi się tam, gdzie wymagana jest izolacja galwaniczna od sieci 230 V.

• Zasilanie dzwonków elektrycznych w budynkach mieszkalnych i biurowych.
• Zasilanie siłowników bram, rolet i napędów automatyki budynkowej.
• Zasilanie modułów sterujących, przekaźników, styczników i innych urządzeń niskonapięciowych.
• Zasilanie systemów sygnalizacyjnych, przycisków podświetlanych i oświetlenia LED niskonapięciowego (AC).

Wskazówki Montażowe

Montaż oraz podłączenie transformatora mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie 230 V w całym obwodzie. Transformator mocowany jest na płycie montażowej (w zestawie) do powierzchni natynkowej. Zaciski przewodów pierwotnych i wtórnych zabezpieczone są osłonami – zdejmuj je tylko przy wyłączonym napięciu. Przekrój przewodów dobierz do prądu obciążenia (min. 0,75 mm² dla obwodu wtórnego). Nie przekraczaj maksymalnych wartości prądu wyjściowego podanych dla danego napięcia. W przypadku jakichkolwiek wątpliwości skontaktuj się z producentem lub dystrybutorem.

FAQ

• Czy transformator może pracować pod obciążeniem dzwonka przez cały czas? Tak, transformator TR-G2/63-SF jest przystosowany do pracy ciągłej. Należy jednak pamiętać, aby sumaryczny prąd odbiorników nie przekraczał podanych wartości (5,2 A przy 12 V lub 2,6 A przy 24 V).
• Jak przełączyć napięcie wyjściowe z 12 V na 24 V? Napięcie wyjściowe zależy od połączenia uzwojeń wtórnych – w zależności od modelu przełącznik lub kombinacja zacisków umożliwia wybór. Szczegółowa instrukcja znajduje się w dokumentacji dołączonej do produktu. W razie braku dokumentacji montaż należy wykonać zgodnie ze schematem umieszczonym na obudowie.
• Czy do tego transformatora potrzebuję dodatkowego zabezpieczenia w rozdzielnicy? Transformator zaleca się zabezpieczyć od strony pierwotnej (230 V) wyłącznikiem nadprądowym B10 A lub C10 A, dobranym do obciążenia i przekroju przewodów. Strona wtórna (12/24 V) nie wymaga dodatkowego zabezpieczenia, ale w instalacjach o długich przewodach warto zastosować bezpiecznik topikowy w obwodzie odbiornika.
