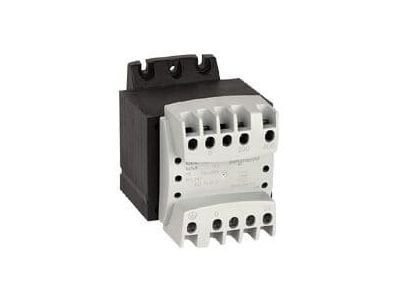

Transformator bezpieczeństwa 230-400/24V 220VA | 042859 Legrand

Opis i Kluczowe Cechy

Transformator bezpieczeństwa o symbolu 042859 to urządzenie zaprojektowane do pracy w obwodach SELV (Safety Extra Low Voltage), zapewniające separację galwaniczną pomiędzy obwodem pierwotnym a wtórnym. Zasilany napięciem pierwotnym 230/400 V (~50-60 Hz) dostarcza napięcie wtórne 24 V przy mocy 220 VA. Dzięki zintegrowanej szynie łączeniowej istnieje możliwość wyboru napięcia po stronie wtórnej, co zwiększa elastyczność instalacji. Transformator wyposażono w zacisk ochronny, a konstrukcja klasy I gwarantuje bezpieczeństwo użytkowania.

• Moc 220 VA: zapewnia wystarczający zapas mocy do zasilania kilku odbiorników 24 V, takich jak oświetlenie, zawory, przekaźniki czy sterowniki PLC, bez ryzyka przeciążenia.
• Napięcie wtórne 24 V (bezpieczne): spełnia wymagania dla obwodów SELV – niskie napięcie minimalizuje ryzyko porażenia, co jest kluczowe w instalacjach obsługiwanych przez personel bez specjalistycznych uprawnień.
• Możliwość wyboru napięcia wtórnego: dołączona szyna łączeniowa umożliwia przełączanie zakresu napięcia uzwojenia wtórnego, co ułatwia dopasowanie do konkretnych wymagań aplikacji.
• Zacisk ochronny (PE): standardowe wyposażenie ułatwia podłączenie przewodu ochronnego, zwiększając bezpieczeństwo instalacji i spełniając wymogi klasy I.
• Częstotliwość 50/60 Hz i klasa I: uniwersalność pracy w standardowych sieciach energetycznych oraz solidna izolacja zapewniają długą żywotność w warunkach przemysłowych.

Zgodność z Normami

Transformator 042859 jest zgodny z normą PN-EN 61558-2-6 (transformatory bezpieczeństwa dla napięcia wtórnego 24 V). Ponadto spełnia wymagania norm dotyczących wyposażenia budynków: PN-EN 61131-2, PN-EN 60204-1 oraz PN-EN 60439-1. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Transformator bezpieczeństwa 24 V 220 VA znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, niskonapięciowe zasilanie odbiorników z zachowaniem separacji galwanicznej od sieci.

• Zasilanie oświetlenia LED 24 V w instalacjach przemysłowych, komercyjnych i mieszkaniowych (np. taśmy LED, oprawy awaryjne).
• Sterowanie i zasilanie cewek styczników, przekaźników, zaworów elektromagnetycznych w szafach sterowniczych.
• Zasilanie sterowników PLC, czujników i modułów automatyki budynkowej wymagających napięcia 24 V DC/AC (po ewentualnym wyprostowaniu).
• Systemy bezpieczeństwa (sygnalizacja, kontrola dostępu) – zapewnienie izolacji galwanicznej od sieci 230/400 V.

Wskazówki Montażowe

Montaż transformatora może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich biegunach. Urządzenie należy zainstalować w obudowie o odpowiednim stopniu ochrony, zapewniającej wentylację – nie jest przystosowane do montażu bezpośrednio na szynie TH35 (zalecane mocowanie za pomocą uchwytów lub płytki montażowej, jeśli dotyczy; sprawdź dokumentację). Przewody przyłączaj do zacisków z zachowaniem właściwego momentu dokręcania – zgodnie z instrukcją producenta. Przekrój przewodów dobierz do prądu znamionowego obwodu (dla strony wtórnej 220 VA / 24 V ≈ 9,2 A zalecany przekrój min. 1,5 mm² Cu). Po wykonaniu połączeń sprawdź ciągłość ochrony oraz brak zwarć.

FAQ

• Jakie napięcie wtórne uzyskam z tego transformatora? Bazowo transformator dostarcza napięcie 24 V AC. Dzięki dołączonej szynie łączeniowej istnieje możliwość wyboru innego napięcia wtórnego w zakresie dostępnym dla danego modelu – szczegóły znajdziesz w dokumentacji producenta.
• Czy transformator wymaga dodatkowego zabezpieczenia nadprądowego? Zgodnie z zaleceniami norm, obwód wtórny (24 V) oraz pierwotny powinny być zabezpieczone bezpiecznikami lub wyłącznikami nadprądowymi o parametrach odpowiednich do mocy transformatora i przekroju przewodów. Transformator nie posiada wbudowanych zabezpieczeń.
• Jaki stopień ochrony ma ten transformator? W opisie ogólnym dla serii podano IP2X dla transformatorów o mocy do 450 VA (z zastrzeżeniem dla napięcia wtórnego 12-24 V do 310 VA). Dla konkretnego modelu 042859 (220 VA, 24 V) sugerujemy potwierdzenie stopnia ochrony w karcie katalogowej producenta. Podczas montażu w suchym pomieszczeniu (np. rozdzielnica) nie stanowi to problemu, w środowisku wilgotnym wymagana jest dodatkowa obudowa.
