Transformator bezpieczeństwa 230/12-24VAC 40VA | ST314 Hager

Opis i Kluczowe Cechy

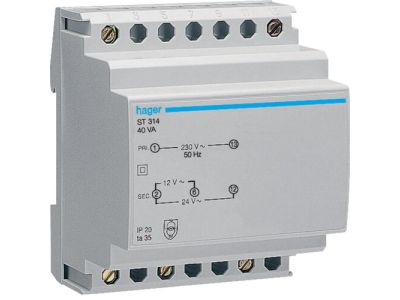

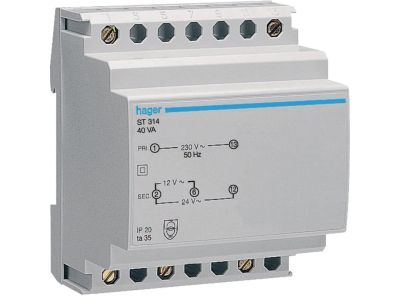

Transformator bezpieczeństwa ST314 o mocy 40 VA to modułowe urządzenie przeznaczone do montażu na szynie DIN TH35. Zapewnia separację galwaniczną i bezpieczne napięcie wyjściowe 12 VAC lub 24 VAC (w zależności od konfiguracji połączeń uzwojeń), co gwarantuje ochronę przed porażeniem w obwodach niskonapięciowych. Kompaktowa konstrukcja ułatwia instalację w rozdzielnicach.

• Napięcie wyjściowe 12 VAC lub 24 VAC: Umożliwia bezpieczne zasilanie odbiorników niskonapięciowych, takich jak dzwonki, siłowniki czy oświetlenie LED.
• Moc 40 VA: Wystarczająca do zasilania niewielkich urządzeń – pozwala na bezpieczną pracę bez ryzyka przeciążenia transformatora przy typowych obciążeniach.
• Separacja galwaniczna: Zapewnia izolację obwodu pierwotnego od wtórnego, co zwiększa bezpieczeństwo użytkownika i chroni wrażliwe odbiorniki.
• Montaż modułowy: Łatwy montaż na szynie DIN TH35 – szybka i wygodna instalacja w rozdzielnicy.
• Kompaktowa obudowa: Oszczędza miejsce w rozdzielnicy, umożliwiając zabudowę w ciasnych przestrzeniach.

Zgodność z Normami

Transformator ST314 spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zapewnia bezpieczeństwo użytkowania zgodnie z obowiązującymi przepisami dla transformatorów bezpieczeństwa (SELV).

Zastosowanie

Transformator bezpieczeństwa ST314 jest dedykowany do zasilania urządzeń wymagających niskiego napięcia bezpiecznego (SELV) w instalacjach budynkowych i przemysłowych.

• Zasilanie dzwonków i gongów drzwiowych.
• Zasilanie siłowników bram, rolet i markiz.
• Zasilanie regulatorów temperatury, sterowników i czujników.
• Zasilanie oświetlenia LED niskonapięciowego (12 V lub 24 V AC).

Wskazówki Montażowe

Montaż transformatora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do obciążenia prądowego (zgodnie z dokumentacją producenta). Zaciski dokręć momentem podanym w instrukcji montażu.

FAQ

• Jakie napięcie wyjściowe zapewnia transformator ST314? Transformator może pracować jako źródło napięcia 12 VAC lub 24 VAC, w zależności od sposobu połączenia uzwojeń wtórnych (np. szeregowo lub równolegle).
• Jaki jest stopień ochrony obudowy? Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, transformator posiada typowy stopień ochrony IP20 (ochrona przed dotykiem palcem).
• Czy transformator można zastosować do zasilania oświetlenia LED? Tak, pod warunkiem że napięcie i moc odbiorników są zgodne z parametrami transformatora (40 VA, 12 V lub 24 V AC). Należy pamiętać, że nie wszystkie źródła LED działają poprawnie z napięciem AC – wymagają one prostownika lub zasilacza LED przystosowanego do prądu przemiennego.
