Transformator bezpieczeństwa 230/12-24VAC 16VA | ST313 Hager

Opis i Kluczowe Cechy

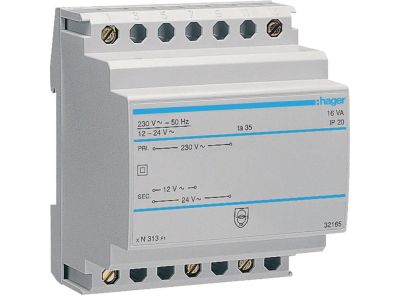

Transformator bezpieczeństwa ST313 to modułowe urządzenie przeznaczone do zasilania odbiorników napięciem bezpiecznym 12 V lub 24 V AC. Dzięki mocy 16 VA pozwala na stabilną pracę w obwodach sterowania, sygnalizacji i automatyki budynkowej. Kompaktowa obudowa przystosowana do montażu na szynie DIN umożliwia łatwą integrację z rozdzielnicą.

• Napięcie wejściowe 230 V AC / wyjściowe 12/24 V AC (przełączane): zapewnia elastyczność w doborze napięcia do konkretnego odbiornika – niższe napięcie zwiększa bezpieczeństwo w miejscach wilgotnych lub przy urządzeniach wymagających separacji galwanicznej.
• Moc znamionowa 16 VA: wystarczająca do zasilania przekaźników, sygnalizatorów, małych napędów oraz sterowników PLC w aplikacjach niskiego napięcia.
• Separacja galwaniczna między stroną pierwotną a wtórną: gwarantuje bezpieczeństwo użytkownika – transformator bezpieczeństwa odizolowuje obwód zasilający od obwodu odbiornika, co jest kluczowe w instalacjach SELV.
• Obudowa modułowa do montażu na szynie TH35 (DIN): oszczędza miejsce w rozdzielnicy i ułatwia szybki montaż w szafach sterowniczych.
• Certyfikat CE i zgodność z normami europejskimi: potwierdza spełnienie wymogów bezpieczeństwa dla transformatorów separacyjnych.

Zgodność z Normami

Transformator ST313 spełnia wymagania odpowiednich norm europejskich dotyczących transformatorów bezpieczeństwa i separacyjnych. Posiada oznakowanie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Transformator ST313 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne napięcie zasilania 12 V lub 24 V AC. Polecany do:

• Zasilania przekaźników, styczników oraz cewek aparatury sterowniczej w szafach rozdzielczych.
• Zasilania obwodów sygnalizacji (lampki, sygnalizatory akustyczne) w systemach alarmowych i automatyce budynkowej.
• Zasilania małych napędów (siłowniki, zawory elektromagnetyczne) w instalacjach HVAC.
• Zasilania sterowników PLC oraz modułów wejść/wyjść wymagających niskiego napięcia AC.

Wskazówki Montażowe

Transformator ST313 może być montowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów oraz parametry zabezpieczenia nadprądowego strony pierwotnej należy dobrać zgodnie z mocą transformatora i charakterem obciążenia. Moment dokręcania zacisków – według dokumentacji producenta.

FAQ

• Jakie napięcie wyjściowe zapewnia transformator ST313? Transformator umożliwia wybór napięcia wyjściowego 12 V AC lub 24 V AC – przełączanie odbywa się odpowiednim wyprowadzeniem uzwojenia wtórnego (zgodnie z instrukcją montażu).
• Czy transformator zapewnia pełną separację galwaniczną? Tak, ST313 jest transformatorem bezpieczeństwa (separacyjnym) – strona pierwotna i wtórna są odizolowane galwanicznie, co gwarantuje bezpieczeństwo użytkownika w obwodach SELV.
• Jaki jest stopień ochrony obudowy? Jako aparat modułowy montowany wewnątrz rozdzielnicy transformator nie posiada dedykowanego stopnia IP – ochrona zależy od zastosowanej szafy/rozdzielnicy. Standardowo w suchych pomieszczeniach wewnętrznych IP20 jest zapewnione przez obudowę rozdzielnicy.
