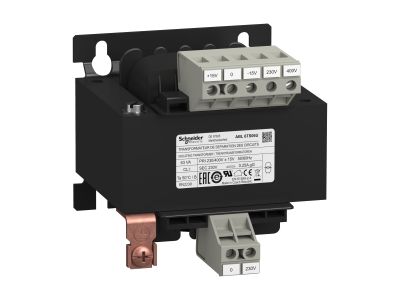

Transformator 63VA, 230(400)V/230V | ABL6TS06U Schneider Electric

Opis i Kluczowe Cechy

Transformator napięciowy Schneider Electric Phaseo Optimum o symbolu ABL6TS06U to urządzenie o mocy 63 VA przystosowane do zasilania obwodów sterowania, sygnalizacji i automatyki. Umożliwia pracę z napięciem wejściowym 230 V AC (N-L1) lub 400 V AC (L1-L2) przy pojedynczym uzwojeniu wtórnym 230 V AC. Dzięki szerokiemu zakresowi temperatur otoczenia -20…+50°C sprawdza się w różnych warunkach przemysłowych i budynkowych.

• Moc znamionowa 63 VA: Zapewnia wystarczającą rezerwę mocy do zasilania styczników, przekaźników, modułów PLC oraz sygnalizatorów świetlnych i dźwiękowych.
• Podwójna konfiguracja napięcia wejściowego: Zaciski N-L1 (230 V AC) lub L1-L2 (400 V AC) umożliwiają elastyczne podłączenie do istniejącej instalacji bez konieczności stosowania dodatkowych autotransformatorów.
• Pojedyncze uzwojenie wtórne 230 V AC: Stabilne napięcie wyjściowe odpowiednie do zasilania obwodów sterowania niskonapięciowego zgodnych z typowymi standardami instalacyjnymi.
• Szeroki zakres temperatur pracy -20…+50°C: Gwarantuje niezawodną pracę w pomieszczeniach nieogrzewanych, w szafach sterowniczych oraz w obiektach o podwyższonych wymaganiach klimatycznych.
• Kompaktowa konstrukcja z zaciskami śrubowymi: Ułatwia szybki montaż w rozdzielnicy oraz pewne i trwałe połączenie przewodów o odpowiednim przekroju.

Zgodność z Normami

Transformator ABL6TS06U jest zaprojektowany zgodnie z wymogami obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami niskonapięciowymi. Zaleca się stosowanie urządzenia zgodnie z dokumentacją techniczną producenta oraz lokalnymi przepisami instalacyjnymi.

Zastosowanie

Transformator Phaseo Optimum znajduje zastosowanie wszędzie tam, gdzie wymagane jest odseparowanie galwaniczne i dopasowanie napięcia zasilającego do potrzeb obwodów sterowania. Sprawdzi się w instalacjach przemysłowych, handlowych oraz budynkach użyteczności publicznej.

• Zasilanie styczników, przekaźników i modułów PLC w szafach sterowniczych i rozdzielnicach.
• Dostarczanie napięcia 230 V AC do tablic sygnalizacyjnych, lamp ostrzegawczych i syren.
• Zasilanie układów automatyki budynkowej (BMS) oraz systemów HVAC.
• Separacja galwaniczna obwodów sterowania od sieci zasilającej w instalacjach wymagających podwyższonego bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie transformatora może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuj w pozycji zgodnej z dokumentacją, zapewniając swobodny przepływ powietrza wokół obudowy. Przekrój przewodów dobierz zgodnie z wartością prądu znamionowego i obciążalnością długotrwałą. Zaciski śrubowe dokręć momentem zgodnym z danymi producenta – zbyt słabe lub zbyt mocne dokręcenie może prowadzić do przegrzania lub uszkodzenia połączenia. Po stronie pierwotnej i wtórnej zastosuj odpowiednie zabezpieczenia nadprądowe (np. wkładki topikowe lub wyłączniki nadprądowe) zgodne z dokumentacją techniczną.

FAQ

• Jakie napięcie wejściowe może być podane na transformator? Transformator ABL6TS06U przyjmuje napięcie 230 V AC między zaciskami N-L1 (jednofazowe) lub 400 V AC między zaciskami L1-L2 (międzyfazowe). Należy wybrać odpowiednią konfigurację w zależności od dostępnej sieci.
• W jakiej temperaturze otoczenia może pracować to urządzenie? Dopuszczalna temperatura otoczenia podczas pracy wynosi od -20°C do +50°C. Przekroczenie tych wartości może skrócić żywotność izolacji i spowodować nieprawidłowe działanie.
• Czy transformator wymaga zewnętrznego zabezpieczenia? W danych producenta nie podano informacji o wbudowanym zabezpieczeniu. W celu ochrony przed zwarciami i przeciążeniami zaleca się instalację odpowiednich bezpieczników po stronie pierwotnej i wtórnej, dobranych do mocy transformatora (63 VA) i charakterystyki obciążenia.
