Transformator 230V / 18V / 20V 60VA, AWT682 | AWT682 Pulsar

Opis i Kluczowe Cechy

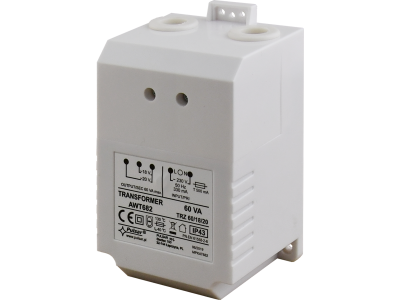

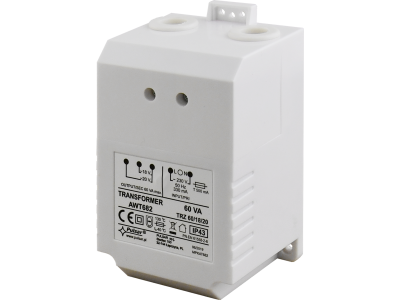

Transformator sieciowy AWT682 marki PULSAR to zaawansowane urządzenie indukcyjne zaprojektowane z myślą o profesjonalnych systemach zasilania, gdzie wymagana jest najwyższa niezawodność i stabilność parametrów elektrycznych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 60 VA, co pozwala na efektywne zasilanie komponentów systemów alarmowych, kontroli dostępu oraz automatyki budynkowej. Kluczowym atutem modelu AWT682 jest możliwość wyboru napięcia wyjściowego pomiędzy 18 V AC a 20 V AC, co uzyskano dzięki precyzyjnym odczepom na uzwojeniu wtórnym. Obudowa wykonana z wysokiej jakości tworzywa sztucznego o klasie szczelności IP20 chroni komponenty wewnętrzne, a zintegrowany bezpiecznik termiczny wielokrotnego użytku (bezpiecznik PTC) oraz bezpiecznik topikowy w obwodzie pierwotnym stanowią kompleksowe zabezpieczenie przed przeciążeniem i zwarciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Transformator spełnia wymagania normy EN 61558-2-6, co klasyfikuje go jako transformator bezpieczeństwa odporny na zwarcia. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami niskonapięciowymi (LVD) oraz kompatybilność elektromagnetyczną (EMC). Dzięki zastosowaniu izolacji klasy II, urządzenie gwarantuje wysoki poziom ochrony przeciwporażeniowej, co jest kluczowe w instalacjach niskonapięciowych montowanych w obiektach użyteczności publicznej i przemysłowej.

Zastosowanie

Transformator AWT682 znajduje szerokie zastosowanie w branży elektro-technicznej, w szczególności w:

• Zasilaniu central alarmowych SSWiN wymagających stabilnego napięcia zmiennego.
• Systemach kontroli dostępu (KD) do zasilania elektrozaczepów, zwór magnetycznych i kontrolerów.
• Układach automatyki domowej, gdzie wymagane jest napięcie 18V lub 20V AC.
• Systemach domofonowych i wideodomofonowych jako główne źródło energii dla modułów wewnętrznych i paneli zewnętrznych.

Wskazówki Montażowe

Podczas instalacji transformatora AWT682 należy przestrzegać następujących zasad technicznych:

• Montaż powinien odbywać się wewnątrz pomieszczeń, w obudowach metalowych lub z tworzywa sztucznego zapewniających odpowiednią cyrkulację powietrza.
• Przewody zasilające o przekroju dostosowanym do obciążenia należy podłączyć do zacisków oznaczonych jako PRI (230V AC).

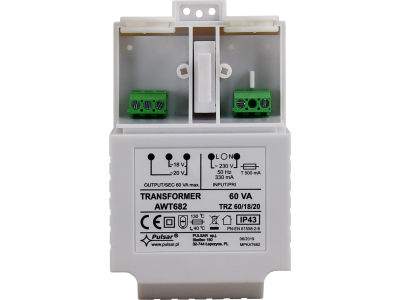

• Napięcie wyjściowe należy pobrać z odpowiednich zacisków sekcji SEC (U1/U2 lub U1/U3), zależnie od wymaganej wartości 18V lub 20V.
• Należy zwrócić uwagę na moment dokręcania śrub w kostkach połączeniowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się złączy.
• Urządzenie nie wymaga uziemienia ochronnego ze względu na II klasę izolacji.

FAQ

1. Czy transformator posiada zabezpieczenie przed przegrzaniem?
Tak, model AWT682 jest wyposażony w termik na uzwojeniu, który chroni urządzenie przed uszkodzeniem w wyniku nadmiernego wzrostu temperatury spowodowanego przeciążeniem.

2. Czy mogę podłączyć transformator bezpośrednio do szyny DIN?
Standardowa obudowa AWT682 jest przeznaczona do montażu przykręcanego. Do montażu na szynie DIN 35mm wymagane jest zastosowanie dedykowanego uchwytu lub obudowy systemowej.

3. Jakie jest maksymalne natężenie prądu na wyjściu?
Dla wyjścia 18V AC prąd znamionowy wynosi 3,3A, natomiast dla wyjścia 20V AC wynosi on 3,0A, co sumarycznie daje moc 60VA.
