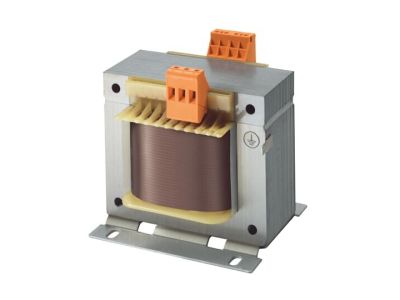

Transformator 1-fazowy 250VA 230-400V/12-24V, pro M compact, TM-C250/12-24 | 2CSM207093R0801 ABB

Alternatywny kod produktu: 2CSM207093R0801

Opis i Kluczowe Cechy

Transformator 1-fazowy 250VA (symbol 2CSM207093R0801) z serii pro M compact to kompaktowe rozwiązanie do zasilania obwodów sterowniczych, sygnalizacji, blokad oraz innych niskonapięciowych odbiorników. Przeznaczony do współpracy z napięciem wejściowym 230V lub 400V (w zależności od konfiguracji) i napięciem wyjściowym 12V lub 24V. Charakteryzuje się wysoką niezawodnością, kompaktowymi wymiarami i separacją galwaniczną obwodu pierwotnego od wtórnego.

• Moc 250VA: Zapewnia wystarczającą moc do zasilania przekaźników, styczników, lamp sygnalizacyjnych i innych urządzeń sterowniczych w szafach rozdzielczych.
• Napięcie wejściowe 230-400V: Możliwość zasilania z sieci jednofazowej 230V lub trójfazowej 400V (w zależności od modelu transformatora).
• Napięcie wyjściowe 12-24V: Standardowe napięcia bezpieczne w instalacjach sterowniczych, odpowiednie do zasilania obwodów niskonapięciowych.
• Separacja galwaniczna: Zapewnia izolację między obwodem pierwotnym a wtórnym, zwiększając bezpieczeństwo obsługi i minimalizując ryzyko zwarć.
• Kompaktowa budowa (seria pro M compact): Zajmuje niewiele miejsca w szafie sterowniczej, ułatwiając montaż w ograniczonych przestrzeniach.

Zgodność z Normami

Transformator spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami bezpieczeństwa dla transformatorów separacyjnych i zasilaczy niskonapięciowych (m.in. PN-EN 61558-2-6, PN-EN 61558-1).

Zastosowanie

Transformator 1-fazowy 250VA pro M compact znajduje szerokie zastosowanie w instalacjach elektrycznych, automatyzacji przemysłowej oraz systemach sterowania.

• Zasilanie obwodów sterowniczych w rozdzielnicach i szafach sterowniczych.
• Zasilanie układów sygnalizacji, blokad i alarmów w maszynach i urządzeniach przemysłowych.
• Zasilanie niskonapięciowych odbiorników w instalacjach budynkowych (np. oświetlenie LED, czujniki).
• Separacja galwaniczna obwodów niskonapięciowych od sieci zasilającej – zwiększenie bezpieczeństwa instalacji.

Wskazówki Montażowe

Montaż transformatora powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Transformator należy zamontować w suchym, dobrze wentylowanym miejscu, z dala od źródeł ciepła. Połączenia elektryczne wykonać zgodnie z oznaczeniami na urządzeniu (L1, N, L2, L3 dla napięcia wejściowego oraz U1, U2, V1, V2 dla napięcia wyjściowego). Zaleca się stosowanie odpowiednich przewodów o odpowiednim przekroju, zgodnie z obciążeniem i normami. Po montażu przeprowadzić pomiar rezystancji izolacji oraz sprawdzić poprawność napięć wyjściowych.

FAQ

• Czy transformator wymaga dodatkowego zabezpieczenia? Tak, zaleca się stosowanie zabezpieczeń nadprądowych (np. bezpieczników lub wyłączników) zarówno po stronie pierwotnej, jak i wtórnej, zgodnie z obciążeniem.
• Jaka jest maksymalna temperatura pracy transformatora? Dokładna temperatura pracy nie została podana w danych produktu. Zaleca się montaż w miejscach o temperaturze otoczenia nieprzekraczającej 40°C.
• Czy transformator może być stosowany na zewnątrz? Transformator nie jest przeznaczony do stosowania na zewnątrz bez dodatkowej ochrony przed warunkami atmosferycznymi (np. obudowa IP). Do zastosowań zewnętrznych należy stosować odpowiednie obudowy lub modele o podwyższonym stopniu ochrony.
