Transformator 1-fazowy 2500VA 230(400)V/230V | ABL6TS250U Schneider Electric

Opis i Kluczowe Cechy

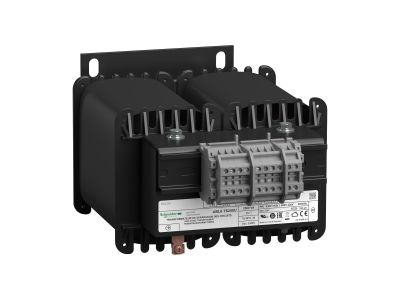

Transformator 1-fazowy ABL6TS250U z serii Phaseo Optimum firmy Schneider Electric to urządzenie o mocy znamionowej 2500 VA, umożliwiające elastyczne zasilanie odbiorników napięciem 230 V AC – zarówno z sieci jednofazowej 230 V, jak i międzyfazowej 400 V. Zaprojektowany do pracy w szerokim zakresie temperatur, sprawdza się w wymagających aplikacjach przemysłowych i automatyki budynkowej.

• Moc znamionowa 2500 VA: Zapewnia wydajne zasilanie dla obwodów sterowania, przekaźników i innych odbiorników o znacznym poborze mocy.
• Podwójne napięcie wejściowe (230 V AC lub 400 V AC): Możliwość przyłączenia do instalacji jednofazowej (N-L1) lub do faz międzyfazowych (L1-L2) – większa elastyczność projektowa.
• Pojedyncze uzwojenie wtórne 230 V AC: Prosta konstrukcja ułatwia podłączenie i skraca czas instalacji.
• Szeroki zakres temperatury pracy (-20…+50 °C): Niezawodna praca w różnych warunkach środowiskowych, od chłodni po hale produkcyjne.
• Brak pokrywy ochronnej: Ułatwia szybki dostęp do zacisków podczas montażu i konserwacji.

Zgodność z Normami

Transformator spełnia wymagania norm europejskich i posiada certyfikat CE. Producent zapewnia zgodność z obowiązującymi standardami bezpieczeństwa dla urządzeń transformatorowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Transformator Phaseo Optimum ABL6TS250U znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne i izolowane galwanicznie źródło napięcia 230 V AC o mocy do 2500 VA.

• Zasilanie obwodów sterowania i przekaźników w szafach sterowniczych maszyn i linii produkcyjnych.
• Dostarczanie napięcia do taśm LED, oświetlenia awaryjnego i sygnalizatorów dźwiękowo-świetlnych.
• Zasilanie urządzeń automatyki budynkowej (sterowniki PLC, czujniki, siłowniki zaworów) w instalacjach BMS.
• Separacja galwaniczna obwodów zasilających w celu podniesienia poziomu bezpieczeństwa i ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż transformatora musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Urządzenie należy mocować na stabilnej podstawie (np. wewnątrz szafy sterowniczej) w pozycji zgodnej z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia oraz warunków środowiskowych. Zaciski dokręcać momentem podanym w instrukcji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i izolacji.

FAQ

• Czy transformator może być zasilany napięciem 400 V między fazami? Tak, posiada dedykowane zaciski L1-L2 do podłączenia napięcia 400 V AC faza-faza. Należy pamiętać o właściwym doborze zabezpieczeń nadprądowych.
• Jaki jest stopień ochrony (IP) transformatora? Dane producenta nie podają konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu w szafie sterowniczej, która zapewnia odpowiednią ochronę przed pyłem i wilgocią.
• Czy transformator ma wbudowane zabezpieczenie termiczne? W dostępnych danych technicznych nie wskazano takiego zabezpieczenia. Zaleca się zastosowanie zewnętrznego zabezpieczenia (np. wyłącznik nadprądowy) w obwodzie pierwotnym.
