Transformator 1-fazowy 1600VA 230(400)V/230V | ABL6TS160U Schneider Electric

Opis i Kluczowe Cechy

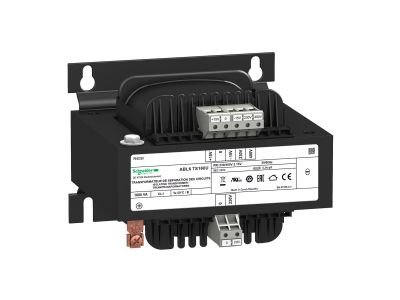

Transformator jednofazowy Phaseo Optimum ABL6TS160U o mocy 1600 VA przeznaczony do zasilania odbiorników napięciem 230 V AC. Umożliwia pracę zarówno z siecią 230 V AC (N-L1), jak i 400 V AC międzyfazowo (L1-L2), co zapewnia elastyczność zastosowań w różnych instalacjach. Kompaktowa konstrukcja i szeroki zakres temperatur pracy od -20 do 50°C pozwalają na niezawodną pracę w zmiennych warunkach.

• Moc znamionowa 1600 VA: Wystarczająca do zasilania kilku odbiorników lub urządzeń o podwyższonym poborze mocy w automatyce przemysłowej i budynkowej.
• Napięcie wejściowe 230 V AC lub 400 V AC: Elastyczność podłączenia – możliwość wyboru źródła zasilania w zależności od dostępnej instalacji (jednofazowo lub między fazami).
• Napięcie wyjściowe 230 V AC: Standardowe napięcie dla większości urządzeń sterujących, sygnalizacyjnych i oświetleniowych.
• Pojedyncze uzwojenie wtórne: Prosta i niezawodna konstrukcja, ułatwiająca okablowanie i serwis.
• Temperatura pracy -20…50°C: Odporność na zmienne warunki atmosferyczne w halach przemysłowych i nieogrzewanych pomieszczeniach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Szczegółowe informacje o zgodności znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Transformator ABL6TS160U znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie potrzebne jest stabilne napięcie 230 V AC w obwodach sterowniczych.

• Zasilanie modułów sterujących (PLC, przekaźniki, styczniki) w szafach rozdzielczych.
• Zasilanie oświetlenia awaryjnego i sygnalizacji w systemach bezpieczeństwa.
• Dostarczanie napięcia do urządzeń automatyki w instalacjach HVAC, pomp, wentylacji.
• Zasilanie gniazd serwisowych i narzędzi w strefach produkcyjnych.

Wskazówki Montażowe

Montaż transformatora powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Transformator należy zamocować na równej, niepalnej powierzchni, zapewniając swobodny przepływ powietrza wokół obudowy. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową i wymaganiami instalacji. W przypadku podłączenia do sieci 400 V międzyfazowo należy upewnić się, że izolacja przewodów i zabezpieczenia są odpowiednie. Nie stosować w środowiskach wilgotnych bez dodatkowej ochrony.

FAQ

• Czy transformator może pracować zarówno przy 230 V, jak i 400 V? Tak, napięcie wejściowe może być 230 V AC (podłączenie N-L1) lub 400 V AC (podłączenie L1-L2). Należy odpowiednio dobrać zabezpieczenie obwodu.
• Jaką temperaturę otoczenia wytrzymuje transformator? Dopuszczalna temperatura pracy wynosi od -20°C do +50°C. Przy wyższych temperaturach wymagane jest obniżenie mocy (derating).
• Czy transformator posiada obudowę ochronną? Nie, produkt dostarczany jest bez pokrywy ochronnej. Należy zapewnić odpowiednią ochronę przed dotykiem i warunkami zewnętrznymi podczas instalacji.
