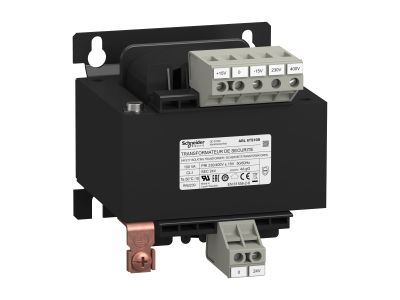

Transformator 1-fazowy 100VA 400-230/24V | ABL6TS10B Schneider Electric

Opis i Kluczowe Cechy

Transformator jednofazowy Schneider Electric z serii Phaseo Optimum, o numerze katalogowym ABL6TS10B, to wysokiej klasy komponent przeznaczony do separacji obwodów oraz dostarczania bezpiecznego napięcia sterowniczego. Urządzenie charakteryzuje się mocą znamionową wynoszącą 100 VA, co pozwala na stabilne zasilanie cewek styczników, przekaźników oraz innych elementów automatyki przemysłowej. Kluczową zaletą tego modelu jest jego uniwersalność po stronie pierwotnej – transformator posiada zaciski umożliwiające podłączenie napięcia 230 V AC (konfiguracja faza-neutralny N-L1) lub 400 V AC (konfiguracja faza-faza L1-L2). Po stronie wtórnej urządzenie generuje pojedyncze napięcie wyjściowe 24 V AC, które jest standardem w systemach sterowania. Konstrukcja typu otwartego (bez pokrywy ochronnej) sprzyja optymalnemu odprowadzaniu ciepła podczas pracy ciągłej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości, co jest znakiem rozpoznawczym marki Schneider Electric. Urządzenie spełnia wymagania norm dotyczących transformatorów separacyjnych i bezpieczeństwa, co gwarantuje wysoką wytrzymałość dielektryczną oraz niezawodność w trudnych warunkach przemysłowych. Praca w szerokim zakresie temperatur otoczenia, od -20°C do +50°C, potwierdza przystosowanie komponentu do eksploatacji w zróżnicowanych środowiskach, od nieogrzewanych hal po intensywnie pracujące szafy sterownicze.

Zastosowanie

Transformator ABL6TS10B znajduje szerokie zastosowanie w sektorze przemysłowym oraz budynkowym. Jest idealnym rozwiązaniem do:

• Zasilania obwodów sterowania w szafach rozdzielczych, gdzie wymagane jest obniżenie napięcia do bezpiecznego poziomu 24 V AC.
• Separacji galwanicznej obwodów, co znacząco podnosi poziom bezpieczeństwa obsługi oraz chroni czułe urządzenia elektroniczne przed zakłóceniami.
• Systemów automatyki budynkowej i przemysłowej, wymagających stabilnego źródła zasilania o mocy do 100 VA.
• Modernizacji istniejących instalacji dzięki możliwości zasilania zarówno z sieci 230 V, jak i międzyfazowo 400 V.

Wskazówki Montażowe

Podczas instalacji transformatora należy zwrócić szczególną uwagę na prawidłowe podłączenie przewodów do odpowiednich zacisków wejściowych (N-L1 dla 230 V lub L1-L2 dla 400 V), aby uniknąć uszkodzenia urządzenia. Montaż powinien odbywać się w miejscu zapewniającym swobodną konwekcję powietrza, ze względu na brak dodatkowej obudowy ochronnej. Zaleca się stosowanie odpowiednich zabezpieczeń nadprądowych po stronie pierwotnej i wtórnej, dobranych do prądu znamionowego urządzenia. Solidne zaciski śrubowe gwarantują trwały styk elektryczny, odporny na wibracje występujące w środowisku pracy maszyn.

FAQ

• Czy transformator posiada wbudowane zabezpieczenie przeciwzwarciowe? Urządzenie wymaga zastosowania zewnętrznych zabezpieczeń (bezpieczników lub wyłączników nadprądowych) dobranych zgodnie z dokumentacją techniczną producenta.
• Czy mogę zasilić ten transformator napięciem 400V? Tak, transformator posiada dedykowane zaciski L1-L2 przeznaczone do pracy z napięciem międzyfazowym 400 V AC.
• Jaka jest maksymalna temperatura pracy? Transformator może bezpiecznie pracować w temperaturze otoczenia dochodzącej do +50 °C.
• Czy urządzenie posiada obudowę? Model ten jest dostarczany w wersji bez pokrywy ochronnej, co ułatwia chłodzenie i montaż wewnątrz zamkniętych obudów sterowniczych.
