Transformator 1-fazowy 1000VA 230(400)V/230V | ABL6TS100U Schneider Electric

Opis i Kluczowe Cechy

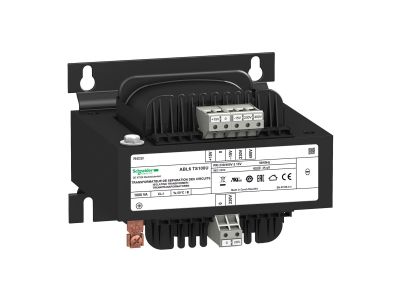

Transformator jednofazowy Schneider Electric z serii Phaseo Optimum, model ABL6TS100U, to zaawansowane rozwiązanie zasilające o mocy znamionowej wynoszącej 1000 VA. Urządzenie zostało zaprojektowane z myślą o zapewnieniu stabilnego napięcia wtórnego w wymagających układach automatyki przemysłowej. Kluczową cechą tego modelu jest jego uniwersalność po stronie pierwotnej – pozwala on na zasilanie napięciem 230 V AC (podłączenie jednofazowe do zacisków N-L1) lub napięciem 400 V AC (podłączenie faza-faza do zacisków L1-L2). Pojedyncze uzwojenie wtórne dostarcza stabilne napięcie 230 V AC, co jest standardem w zasilaniu obwodów sterowniczych.

• Wysoka wydajność: Moc 1000 VA pozwala na zasilanie rozbudowanych układów sterowania i odbiorników o znacznym poborze prądu.
• Elastyczność zasilania: Możliwość wyboru między 230 V a 400 V na wejściu ułatwia integrację w różnych systemach elektroenergetycznych.
• Seria Phaseo Optimum: Gwarantuje optymalne parametry pracy przy zachowaniu kompaktowych wymiarów urządzenia.
• Szeroki zakres temperatur: Urządzenie pracuje niezawodnie w temperaturze otoczenia od -20°C do +50°C.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest znakiem rozpoznawczym marki Schneider Electric. Transformator spełnia wymagania dotyczące separacji obwodów oraz wytrzymałości dielektrycznej, co jest kluczowe w profesjonalnych instalacjach niskiego napięcia. Brak pokrywy ochronnej w tej wersji pozwala na lepszą cyrkulację powietrza i chłodzenie konwekcyjne wewnątrz szaf sterowniczych, pod warunkiem zachowania odpowiednich stref bezpieczeństwa.

Zastosowanie

Transformator ABL6TS100U znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do zasilania cewek styczników, przekaźników pomocniczych, sterowników PLC oraz paneli HMI, które wymagają separacji galwanicznej od sieci zasilającej. Dzięki wysokiej mocy 1000 VA, może służyć jako centralne źródło zasilania dla całych sekcji sterowniczych w maszynach CNC, liniach produkcyjnych oraz systemach HVAC. Możliwość podłączenia pod 400 V AC sprawia, że jest on szczególnie ceniony w zakładach, gdzie dąży się do równomiernego obciążenia faz.

Wskazówki Montażowe

Podczas instalacji transformatora należy zwrócić szczególną uwagę na prawidłowe dokręcenie zacisków śrubowych, aby uniknąć wzrostu rezystancji przejścia i przegrzewania się styków. Urządzenie powinno być montowane w pozycji pionowej, co wspomaga naturalne chłodzenie. Należy zapewnić wolną przestrzeń wokół transformatora, aby umożliwić swobodny przepływ powietrza w zakresie temperatur od -20°C do 50°C. Przed uruchomieniem należy zweryfikować, czy napięcie wejściowe jest zgodne z wybranymi zaciskami (N-L1 dla 230V lub L1-L2 dla 400V), co zapobiegnie uszkodzeniu uzwojeń.

FAQ

• Czy transformator posiada wbudowane zabezpieczenie przeciwzwarciowe? Model ten wymaga zastosowania zewnętrznych zabezpieczeń nadprądowych dobranych do prądu znamionowego uzwojeń.
• Czy mogę zasilić transformator napięciem 400V, jeśli mam dostępną tylko jedną fazę i przewód neutralny? Nie, dla napięcia 400V wymagane jest podłączenie międzyfazowe (L1-L2). Dla układu faza-zero należy wykorzystać zaciski dedykowane dla 230V.
• Jaki jest stopień ochrony tego urządzenia? Transformator w wersji bez pokrywy ochronnej przeznaczony jest do montażu w obudowach lub szafach sterowniczych zapewniających odpowiedni stopień ochrony IP.
