TRANSFORM.UNIW. 230(400) / 24V, 630VA | ABT7PDU063B Schneider Electric

Opis i Kluczowe Cechy

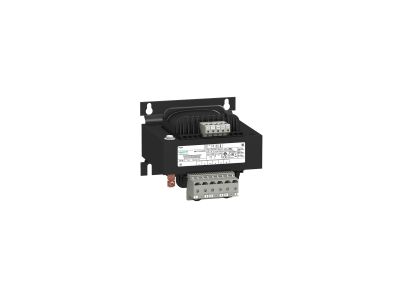

Transformator uniwersalny o symbolu ABT7PDU063B to urządzenie przystosowane do zasilania napięciem 230 V lub 400 V (przełączane), zapewniające stałe napięcie wyjściowe 24 V AC. Dzięki mocy 630 VA umożliwia bezpieczne i niezawodne zasilanie odbiorników o znacznym zapotrzebowaniu energetycznym, np. w systemach sterowania i automatyki budynkowej.

• Moc 630 VA: zapewnia wydajność wystarczającą do równoczesnego zasilania kilku urządzeń 24 V AC bez ryzyka przeciążenia.
• Napięcie wyjściowe 24 V: bezpieczne niskie napięcie do zasilania obwodów sterowniczych, przekaźników, siłowników i oświetlenia LED.
• Przełączane napięcie wejściowe 230/400 V: uniwersalne dopasowanie do różnych sieci zasilających (jedno- i trójfazowych) – wystarczy odpowiednio skonfigurować uzwojenie pierwotne.
• Konstrukcja transformatora uniwersalnego: przeznaczony do ciągłej pracy w suchych pomieszczeniach, z zaciskami umożliwiającymi łatwe przyłączenie przewodów.

Zgodność z Normami

Transformator spełnia wymogi obowiązujących norm europejskich oraz posiada oznaczenie CE. Urządzenie jest zgodne z typowymi wymaganiami dotyczącymi transformatorów bezpieczeństwa i separacyjnych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Transformator ABT7PDU063B znajduje zastosowanie wszędzie tam, gdzie potrzebne jest stabilne napięcie 24 V AC o mocy do 630 VA. Szczególnie polecany do:

• Zasilania układów sterowania (styczniki, przekaźniki, PLC) w rozdzielnicach i szafach sterowniczych.
• Zasilania siłowników zaworów, napędów bram i rolet w automatyce budynkowej.
• Zasilania oświetlenia awaryjnego i LED pracującego przy napięciu 24 V AC.
• Zasilania dzwonków, domofonów i innych urządzeń niskonapięciowych w budynkach mieszkalnych i użytkowych.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie należy zamontować na szynie DIN TH35 lub w inny sposób zgodny z dokumentacją producenta. Przekrój przewodów dobierz zgodnie z prądem znamionowym obwodu oraz obowiązującymi normami. Moment dokręcania zacisków stosuj według wskazań producenta – zbyt słabe lub zbyt mocne dokręcenie może prowadzić do uszkodzenia lub iskrzenia.

FAQ

• Jaka jest moc ciągła transformatora? Moc znamionowa 630 VA jest wartością dla pracy ciągłej przy obciążeniu rezystancyjnym i napięciu wyjściowym 24 V AC. Przy obciążeniach indukcyjnych (silniki, cewki) zaleca się uwzględnienie współczynnika mocy.
• Czy transformator można podłączyć do sieci 400 V bezpośrednio? Tak, uzwojenie pierwotne jest przystosowane do napięcia 400 V (międzyfazowego). Należy skonfigurować odpowiednie wyprowadzenia zgodnie z oznaczeniami na obudowie – w przypadku braku instrukcji skontaktuj się z producentem.
• Jaki stopień ochrony ma transformator? Producent nie podaje konkretnego stopnia IP. Typowo transformatory uniwersalne są przystosowane do montażu w suchych pomieszczeniach wewnątrz rozdzielnic – w celu ochrony przed wilgocią i zanieczyszczeniami należy umieścić go w obudowie o odpowiedniej klasie szczelności.
