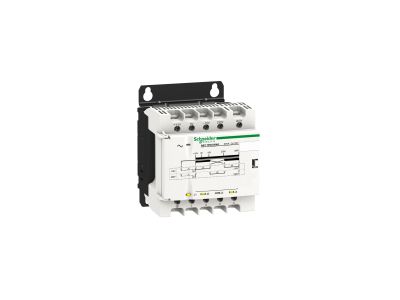

TRANSFORM.UNIW. 230(400) / 115V, 40VA | ABT7PDU004G Schneider Electric

Opis i Kluczowe Cechy

Transformator uniwersalny ABT7PDU004G o mocy 40 VA stanowi uniwersalne źródło napięcia 115 V AC z sieci 230 V lub 400 V. Przystosowany do pracy w obwodach sterowania i automatyki, gdzie wymagane jest bezpieczne napięcie pomocnicze. Dzięki możliwości wyboru napięcia pierwotnego (230 V lub 400 V) zapewnia elastyczność instalacji w różnych systemach zasilania.

• Napięcie pierwotne 230 V / 400 V (wybieralne): Możliwość zasilania z sieci jednofazowej (230 V) lub międzyfazowej (400 V) – jedna konstrukcja do różnych układów, redukcja stanów magazynowych.
• Napięcie wtórne 115 V AC: Bezpieczne napięcie do zasilania przekaźników, styczników, modułów PLC i sygnalizacji – zgodne z typowymi potrzebami obwodów sterowania.
• Moc 40 VA: Wystarczająca do zasilania kilku odbiorników małej mocy, np. lamp sygnalizacyjnych, cewek styczników czy zasilaczy pomocniczych.
• Konstrukcja transformatora uniwersalnego: Uzwojenie pierwotne pozwala na pracę przy dwóch poziomach napięcia bez dodatkowych przekładników – prosta konfiguracja podczas montażu.

Zgodność z Normami

Transformator ABT7PDU004G został zaprojektowany zgodnie z obowiązującymi wymaganiami dyrektywy niskonapięciowej 2014/35/UE oraz posiada oznaczenie CE. Spełnia standardy bezpieczeństwa elektrycznego dla transformatorów małej mocy stosowanych w instalacjach budynkowych.

Zastosowanie

Transformator uniwersalny 115V/40VA znajduje zastosowanie wszędzie tam, gdzie potrzebne jest stabilne napięcie pomocnicze do zasilania układów sterowania i sygnalizacji. Idealnie sprawdza się w rozdzielnicach oraz szafach sterowniczych.

• Zasilanie obwodów sterowania styczników i przekaźników w instalacjach przemysłowych.
• Dostarczanie napięcia dla modułów PLC, timerów i czujników w automatyce budynkowej.
• Zasilanie lamp sygnalizacyjnych, dzwonków, przycisków świetlnych w obwodach sygnalizacji.
• Uniwersalne źródło napięcia 115 V w systemach HVAC, schodowych i bramowych.

Wskazówki Montażowe

Montaż i podłączenie transformatora może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające oraz zabezpiecz przed przypadkowym załączeniem. Transformator należy montować na szynie TH35 (DIN) w rozdzielnicy, zachowując odpowiednią wentylację. Przekrój przewodów dopasuj do prądu znamionowego (zalecane bezpieczniki po stronie pierwotnej). Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy transformator może pracować przy napięciu pierwotnym 400 V bez przeróbek? Tak, uzwojenie pierwotne jest przystosowane do zasilania napięciem 230 V lub 400 V w zależności od połączeń (szczegółowe połączenia należy wykonać zgodnie z instrukcją producenta).
• Czy transformator posiada wbudowane zabezpieczenie przeciwzwarciowe? Nie, transformator nie posiada wewnętrznego zabezpieczenia. Zaleca się zainstalowanie bezpiecznika zwłocznego po stronie pierwotnej o wartości dobranej do mocy (np. 0,5 A dla 230 V lub 0,25 A dla 400 V).
• Jakie jest typowe napięcie wyjściowe przy obciążeniu znamionowym? Napięcie wyjściowe wynosi 115 V AC (przy nominalnym obciążeniu 40 VA) – wartość ta może nieznacznie wzrosnąć przy stanie jałowym w granicach tolerancji transformatora.
