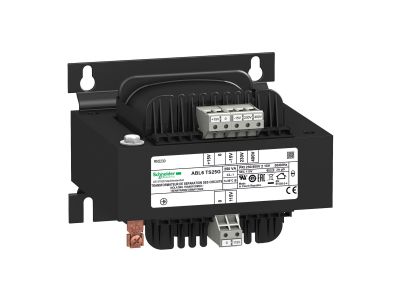

TRAFO.250VA WE 230(400)V WY 115V | ABL6TS25G Schneider Electric

Opis i Kluczowe Cechy

Transformator sterowniczy ABL6TS25G zapewnia galwaniczną izolację obwodów sterowania od zasilania sieciowego, dostarczając stabilne napięcie 115 V AC przy mocy 250 VA. Dzięki podwójnemu uzwojeniu pierwotnemu (230 V lub 400 V) urządzenie umożliwia elastyczne dopasowanie do lokalnej instalacji elektrycznej. Kompaktowa konstrukcja ułatwia montaż w szafach sterowniczych i rozdzielnicach.

• Moc znamionowa 250 VA: wystarczająca do zasilania kilku odbiorników sterowania jednocześnie – styczników, przekaźników, lamp sygnalizacyjnych – bez ryzyka przeciążenia.
• Napięcie wejściowe 230 V lub 400 V AC: możliwość pracy w instalacjach jednofazowych (230 V) lub międzyfazowych (400 V) – jeden transformator do różnych konfiguracji sieci.
• Napięcie wyjściowe 115 V AC: bezpieczne napięcie do zasilania obwodów pomocniczych, zgodne z powszechnie stosowanym standardem w automatyce przemysłowej.
• Izolacja galwaniczna: oddziela obwody sterowania od sieci zasilającej, zwiększając bezpieczeństwo personelu i chroniąc wrażliwe elementy elektroniczne.
• Ekonomiczne zasilanie grupowe: pozwala zasilać kilka odbiorników z jednego źródła, redukując koszty instalacji i liczbę komponentów.

Zgodność z Normami

Transformator ABL6TS25G jest zgodny z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Jego konstrukcja spełnia standardy obowiązujące dla transformatorów sterowniczych stosowanych w instalacjach przemysłowych i budynkowych.

Zastosowanie

Transformator ABL6TS25G znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, izolowane napięcie 115 V AC do zasilania obwodów sterowania. Sprawdza się w systemach automatyki, maszynach przemysłowych oraz instalacjach górniczych i rafineryjnych.

• Zasilanie styczników i przekaźników w szafach sterowniczych – izolacja galwaniczna zabezpiecza cewki przed przepięciami.
• Dostarczanie napięcia do lamp sygnalizacyjnych, przycisków podświetlanych i innych elementów aparatury modułowej.
• Zasilanie sterowników PLC i układów logicznych wymagających napięcia 115 V AC.
• Tworzenie dedykowanych obwodów sterowania w instalacjach górniczych, rafineryjnych i innych strefach zagrożonych wybuchem (zgodnie z odpowiednimi przepisami).

Wskazówki Montażowe

Montaż transformatora ABL6TS25G powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Transformator mocować w pozycji pionowej na szynie TH35 (zalecana) lub bezpośrednio na płycie montażowej. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową dla mocy 250 VA i wybranego napięcia. Moment dokręcania śrub zacisków stosować według dokumentacji producenta. Należy zapewnić odpowiednią wentylację – nie montować w bezpośrednim sąsiedztwie źródeł ciepła.

FAQ

• Czy transformator może pracować przy napięciu wejściowym zarówno 230 V, jak i 400 V? Tak. Uzwojenie pierwotne jest przystosowane do dwóch zakresów. Dla 230 V należy połączyć je równolegle, dla 400 V szeregowo – sposób połączenia wskazany jest na tabliczce znamionowej.
• Jaka jest maksymalna moc ciągła odbiorników podłączonych do strony wtórnej? Moc znamionowa transformatora wynosi 250 VA. Łączna moc odbiorników podłączonych do wyjścia 115 V AC nie powinna przekraczać tej wartości, aby uniknąć przegrzania i spadku napięcia.
• Czy transformator zapewnia stabilizację napięcia wyjściowego? Nie. Jest to transformator standardowy, bez stabilizacji. Napięcie wyjściowe zmienia się proporcjonalnie do napięcia wejściowego oraz w zależności od obciążenia. W przypadku wymogu stabilnego napięcia należy zastosować dodatkowy regulator.
