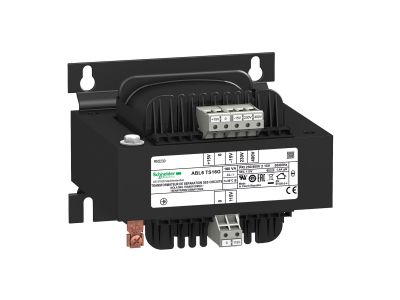

TRAFO.160VA WE 230(400)V WY 115V | ABL6TS16G Schneider Electric

Opis i Kluczowe Cechy

Transformator ABL6TS16G (TRAFO.160VA) dostarcza prąd zmienny do obwodów sterowania, jednocześnie izolując je galwanicznie od zasilania sieciowego. Urządzenie przystosowane jest do napięcia wejściowego 230 V lub 400 V AC, oferuje znamionowe napięcie wyjściowe 115 V AC oraz moc 160 VA. Stanowi ekonomiczne źródło zasilania dla pojedynczych odbiorników lub ich grup w instalacjach przemysłowych.

• Moc znamionowa 160 VA: umożliwia bezpieczne zasilanie grupy odbiorników sterowania, takich jak styczniki czy przekaźniki, bez ryzyka przeciążenia.
• Napięcie wejściowe 230 V / 400 V AC: elastyczność podłączenia do różnych sieci – zarówno międzyfazowo (400 V), jak i fazowo-neutralnie (230 V).
• Napięcie wyjściowe 115 V AC: standardowe napięcie sterownicze w wielu aplikacjach przemysłowych, kompatybilne z przekaźnikami bezpiecznikowymi silników i stycznikami.
• Izolacja galwaniczna obwodów: zwiększa bezpieczeństwo personelu i chroni wrażliwe układy sterowania przed zakłóceniami pochodzącymi z sieci zasilającej.

Zgodność z Normami

Transformator ABL6TS16G został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony jest do montażu w instalacjach spełniających wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej.

Zastosowanie

Transformator znajduje zastosowanie wszędzie tam, gdzie niezbędne jest bezpieczne, niskonapięciowe zasilanie obwodów sterowania z izolacją od sieci. Sprawdza się zarówno w pojedynczych odbiornikach, jak i przy zasilaniu grup urządzeń.

• Zasilanie styczników i przekaźników w szafach sterowniczych maszyn przemysłowych.
• Dostarczanie napięcia 115 V AC do układów PLC oraz czujników w automatyce budynkowej i procesowej.
• Separacja galwaniczna obwodów sterowania w instalacjach górniczych i rafineryjnych.
• Ekonomiczne zasilanie indywidualnych odbiorników sterowania – alternatywa dla kosztownych zasilaczy impulsowych.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie we wszystkich biegunach. Przewody zasilające i wyjściowe należy dobrać do obciążalności prądowej wynikającej z mocy 160 VA oraz stosować zabezpieczenie nadprądowe po stronie pierwotnej zgodnie z zaleceniami producenta. Podłączenie uzwojenia pierwotnego – w zależności od dostępnego napięcia sieci (230 V lub 400 V) – należy wykonać według schematu umieszczonego na obudowie. Transformator może być montowany w rozdzielnicy w pozycji zapewniającej swobodny przepływ powietrza chłodzącego.

FAQ

• Jaka jest moc znamionowa transformatora ABL6TS16G? Moc znamionowa wynosi 160 VA, co pozwala na zasilanie kilku odbiorników sterowania jednocześnie.
• Jakie napięcie wyjściowe zapewnia transformator? Transformator dostarcza napięcie 115 V AC – standardowe dla obwodów sterowania w przemyśle.
• Czy transformator izoluje galwanicznie obwód sterowania od sieci? Tak, urządzenie zostało zaprojektowane w celu separacji galwanicznej, co zwiększa bezpieczeństwo instalacji i personelu.
