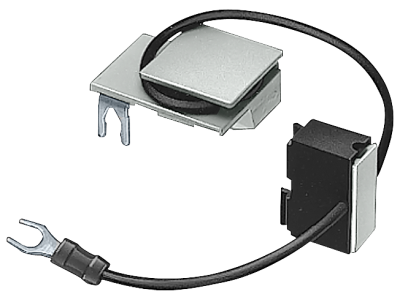

Bezpiecznik przepięciowy, warystor AC127-240V/DC150-250V | 3TX7402-3J Siemens

Alternatywny kod produktu: 3TX74023J

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy z warystorem o symbolu 3TX7402-3J przeznaczony jest do ochrony cewek styczników przed przepięciami. Współpracuje ze stycznikami wielkości S0–S2, montowany bezpośrednio w zacisku cewki. Zakres napięcia pracy wynosi AC 127–240 V oraz DC 150–250 V, co zapewnia elastyczność zastosowania w różnych obwodach sterowania. Kompaktowa budowa z uchwytem dystansowym przewodów ułatwia instalację w rozdzielnicach.

• Zakres napięcia AC 127–240 V / DC 150–250 V: uniwersalność zastosowania w instalacjach prądu przemiennego i stałego, pozwalająca na ochronę cewek w różnych standardach napięciowych.
• Montaż w zacisku cewki styczników S0–S2: szybki i pewny montaż bez potrzeby stosowania dodatkowych uchwytów – oszczędność miejsca w szafie sterowniczej.
• Warystor jako element ochrony przepięciowej: błyskawiczna odpowiedź na przepięcia, ogranicza napięcie na cewce, wydłużając żywotność stycznika i zwiększając niezawodność układu.
• Uchwyt dystansowy przewodów w zestawie: ułatwia prowadzenie przewodów oraz zapewnia bezpieczny odstęp izolacyjny od innych elementów.
• Kompatybilność z wielkościami S0–S2: dedykowane rozwiązanie dla popularnych styczników, minimalizuje ryzyko błędnego doboru.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Zastosowany warystor spełnia wymagania dotyczące ochrony przepięciowej w obwodach sterowania. W przypadku braku szczegółowych norm w dokumentacji producenta, zaleca się instalację zgodną z ogólnymi przepisami dla aparatury elektrycznej.

Zastosowanie

Bezpiecznik przepięciowy 3TX7402-3J znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie niezbędna jest ochrona cewek styczników przed przepięciami łączeniowymi lub atmosferycznymi.

• Ochrona cewek styczników w szafach sterowniczych maszyn i urządzeń.
• Zabezpieczenie obwodów sterowania w systemach PLC oraz rozdzielnicach elektrycznych.
• Montaż w układach automatyki budynkowej, np. sterowanie wentylacją, oświetleniem lub pompami.
• Jako element ochrony przepięciowej przekaźników i innych odbiorników indukcyjnych wrażliwych na przepięcia.

Wskazówki Montażowe

Montaż bezpiecznika przepięciowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Warystor montuje się bezpośrednio w zacisku cewki stycznika (wielkości S0–S2), zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obwodu sterowania. Moment dokręcania śrub zaciskowych – według instrukcji dołączonej do stycznika. Nie stosować w obwodach o napięciu przekraczającym podane wartości graniczne.

FAQ

• Czy warystor ma sygnalizację LED? Producent nie przewiduje sygnalizacji LED w tym modelu. Stan warystora można sprawdzić tylko pomiarem lub wymianą po zadziałaniu.
• Jaki jest stopień ochrony (IP) tego warystora? Producent nie podaje konkretnego stopnia ochrony. Montaż należy wykonać wewnątrz rozdzielnicy zapewniającej odpowiednie IP (zazwyczaj IP20 lub wyższe), aby uniknąć zawilgocenia.
• Do jakich styczników pasuje ten bezpiecznik przepięciowy? Jest dedykowany do styczników wielkości S0, S1 i S2 (zgodnie z oznaczeniami producenta styczników, np. Siemens). Montuje się go w zacisku cewki – nie wymaga dodatkowych adapterów.
