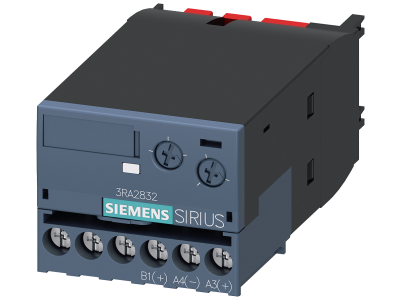

Przekaźnik czasowy opóźnione rozłączanie, AC/DC 24-90V zakres czasowy 0,05-100s | 3RA2832-1DG10 Siemens

Alternatywny kod produktu: 3RA28321DG10

Opis i Kluczowe Cechy

Przekaźnik czasowy opóźnione rozłączanie (off-delay) o symbolu 3RA2832-1DG10. Urządzenie przeznaczone do precyzyjnego sterowania czasem wyłączenia odbiorników w instalacjach AC i DC. Napięcie zasilania 24–90 V umożliwia pracę w różnych systemach, a szeroki zakres czasowy 0,05–100 s zapewnia elastyczność konfiguracji.

• Napięcie zasilania AC/DC 24–90 V: Uniwersalność zastosowania – przekaźnik może być zasilany zarówno napięciem przemiennym, jak i stałym, co ułatwia integrację z istniejącymi obwodami.
• Zakres czasowy 0,05–100 s: Precyzyjna regulacja opóźnienia rozłączania pozwala dostosować działanie do wymagań procesu, np. schładzania wentylatora czy wygaszania oświetlenia.
• Funkcja opóźnionego rozłączania (off-delay): Po zaniku napięcia sterującego styki pozostają załączone przez zadany czas, co zabezpiecza odbiorniki przed gwałtownym wyłączeniem i umożliwia sekwencyjne zamykanie obwodów.
• Wysoka trwałość łączeniowa: Przekaźnik zaprojektowany do częstego przełączania w automatyce przemysłowej i systemach sterowania budynkowego.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Zaprojektowany zgodnie z obowiązującymi standardami dla aparatury modułowej.

Zastosowanie

Przekaźnik czasowy z funkcją opóźnionego rozłączania znajduje zastosowanie wszędzie tam, gdzie wymagane jest opóźnienie wyłączenia urządzeń po zaniku sygnału sterującego.

• Opóźnienie wyłączenia wentylacji lub oświetlenia w pomieszczeniach po opuszczeniu (przy współpracy z czujnikiem obecności).
• Sterowanie czasem pracy silników, pomp czy sprężarek – umożliwia bezpieczne schłodzenie przed zatrzymaniem.
• Sekwencyjne wyłączanie odbiorników w instalacjach przemysłowych i automatyce budynkowej.
• Impulsy czasowe do styczników, przekaźników oraz wejść PLC w układach sterowania.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Należy przestrzegać zaleceń dotyczących momentu dokręcania zacisków (zgodnie z dokumentacją producenta) oraz dobrać przekrój przewodów do wartości prądu obciążenia.

FAQ

• Czy przekaźnik posiada podświetlenie sygnalizujące stan? W dostarczonych danych nie ma informacji o podświetleniu. Stan pracy można kontrolować za pomocą zewnętrznych wskaźników lub monitoringu PLC.
• Jaki jest stopień ochrony przekaźnika? Produkt nie ma podanego konkretnego stopnia IP w danych katalogowych. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20, co zapewnia ochronę przed dotykiem i ciałami stałymi.
• Jak działa funkcja opóźnionego rozłączania (off-delay)? Po podaniu napięcia sterującego przekaźnik załącza styki. Po zaniku tego napięcia styki pozostają zamknięte przez czas ustawiony na pokrętle (0,05–100 s), a następnie rozłączają się. Umożliwia to np. pracę wentylatora przez chwilę po wyłączeniu sterowania.
