Timer na panel 0,5s do 10s, 24VDC | XB5DTB22 Schneider Electric

Opis i Kluczowe Cechy

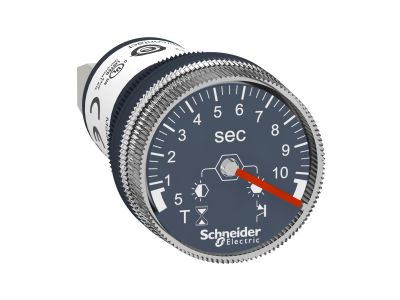

Timer panelowy (przekaźnik czasowy) Schneider Electric Harmony XB5 o symbolu XB5DTB22 pozwala na ustawienie czasu opóźnienia w zakresie od 0,5 do 10 sekund przy zasilaniu 24 VDC. Wyposażony w jedno wyjście statyczne PNP normalnie otwarte, montowany w standardowym otworze o średnicy 22 mm. Stopień ochrony IP65 zapewnia odporność na kurz i wilgoć, co czyni go odpowiednim do pracy w trudnych warunkach przemysłowych.

• Zakres czasowy 0,5–10 s: precyzyjna regulacja czasu opóźnienia lub cyklu procesu za pomocą analogowego pokrętła, dostosowana do wymagań aplikacji.
• Zasilanie 24 VDC: bezpieczne napięcie sterujące, kompatybilne z typowymi układami automatyki przemysłowej.
• Wyjście statyczne PNP NO: szybkie przełączanie bez zużycia mechanicznego styków, wysoka trwałość i niezawodność.
• Montaż w otworze 22 mm: łatwa integracja z istniejącymi panelami sterowniczymi – uniwersalny wymiar zgodny z normami DIN.
• Stopień ochrony IP65: odporność na działanie kurzu oraz strumieni wody – praca w wilgotnym lub zapylonym środowisku bez ryzyka uszkodzenia.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa obowiązującymi dla aparatury sterowniczej w automatyce przemysłowej.

Zastosowanie

Timer panelowy XB5DTB22 znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne opóźnienie czasowe w obwodach sterowania niskonapięciowego DC.

• Sterowanie czasowe załączeniem lub wyłączeniem odbiorników w automatyce maszyn i urządzeń.
• Generowanie impulsów do styczników, przekaźników lub wejść PLC w sekwencjach procesowych.
• Sygnalizacja opóźniona – włączanie lampek sygnalizacyjnych lub alarmów po zadanym czasie.
• Automatyka budynkowa – opóźnienia w systemach oświetlenia, wentylacji lub bram.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Timer przeznaczony jest do montażu w otworze o średnicy 22 mm w panelu (grubość panelu zgodna z dokumentacją producenta). Połączenia elektryczne wykonaj za pomocą zacisków śrubowych, dokręcając śruby z momentem zgodnym z danymi katalogowymi. Przekrój przewodów dobierz do maksymalnego prądu obciążenia (brak danych – stosuj przewody o przekroju min. 0,5 mm² dla sygnałów). Nie przekraczaj dopuszczalnego zakresu temperatury pracy –25°C do +70°C.

FAQ

• Czy timer posiada podświetlenie? Nie, w tym modelu nie zastosowano podświetlenia – nastawy czasu dokonuje się za pomocą analogowego pokrętła.
• Jaki stopień ochrony ma timer XB5DTB22? Deklarowany stopień ochrony to IP65 (odporność na kurz i strumienie wody), co umożliwia montaż w warunkach przemysłowych.
• Jaki jest tryb pracy przekaźnika czasowego? Jest to timer z możliwością ustawienia czasu opóźnienia w zakresie 0,5–10 s. Dokładny opis trybu (np. opóźnione załączenie, wyłączenie) znajduje się w dokumentacji producenta – dla konkretnych zastosowań skonsultuj się z instrukcją.
