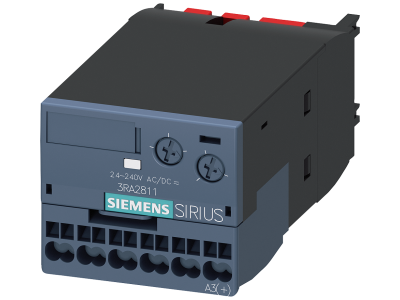

Przekaźnik czasowy elektroniczny opóźnione załączanie z wyjściem półprzewodnik. AC/DC24-240V | 3RA2811-2CW10 Siemens

Alternatywny kod produktu: 3RA28112CW10

Opis i Kluczowe Cechy

Elektroniczny przekaźnik czasowy opóźnione załączanie z wyjściem półprzewodnikowym, oznaczony symbolem 3RA2811-2CW10, pochodzi z rodziny SIRIUS marki Siemens. Urządzenie oferuje szeroki zakres czasowy 0,05–100 s oraz uniwersalne napięcie sterujące AC/DC 24–240 V. Zintegrowany warystor tłumi przepięcia, eliminując potrzebę dodatkowego obwodu ochronnego, a przyłącze sprężynowe umożliwia beznarzędziowe okablowanie. Moduł montuje się zatrzaskowo z przodu styczników 3RT201/3RT202 i styczników pomocniczych 3RH2 w rozmiarach S00–S3, co oszczędza miejsce na szynie DIN.

• Zakres czasowy 0,05–100 s: precyzyjne ustawienie opóźnienia załączania w szerokim przedziale, dopasowane do różnorodnych procesów sterowania i rozruchu.
• Napięcie sterujące AC/DC 24–240 V (50/60 Hz): uniwersalność zasilania – jeden moduł pracuje zarówno z napięciem przemiennym, jak i stałym, co upraszcza dobór i magazynowanie.
• Wyjście półprzewodnikowe: szybkie przełączanie bez elementów mechanicznych, zapewniające cichą pracę, długą żywotność i odporność na drgania.
• Warystor do tłumienia przepięć: zintegrowana ochrona cewki stycznika przed przepięciami łączeniowymi – nie wymaga dodatkowego obwodu ochronnego.
• Przyłącze sprężynowe: beznarzędziowe podłączanie przewodów, redukujące czas instalacji i minimalizujące ryzyko błędów okablowania.
• Montaż zatrzaskowy z przodu styczników 3RT2/3RH2 (S00–S3): oszczędność miejsca na szynie montażowej TH35 – moduł nie blokuje sąsiednich aparatów.

Zgodność z Normami

Przekaźnik czasowy 3RA2811-2CW10 posiada międzynarodowe aprobaty wg norm IEC, CCC oraz UL/CSA, co potwierdza zgodność z europejskimi i globalnymi wymaganiami bezpieczeństwa. Urządzenie jest oznakowane znakiem CE i może być stosowane w instalacjach na całym świecie.

Zastosowanie

Dzięki możliwości precyzyjnego ustawienia opóźnienia załączania oraz szerokiego zakresu napięć, przekaźnik znajduje zastosowanie w układach sterowania, rozruchu, ochrony i regulacji w przemyśle oraz automatyce budynkowej.

• Kaskadowe uruchamianie silników – sekwencyjne załączanie kolejnych jednostek napędowych z zadanym opóźnieniem dla ograniczenia prądu rozruchowego.
• Sterowanie opóźnieniem wentylatorów – opóźnione wyłączanie wentylacji po zaniku sygnału sterującego (tzw. wybieg).
• Opóźnione załączanie odbiorników w szafach sterowniczych – synchronizacja procesów w automatyce przemysłowej.
• Generowanie impulsów czasowych dla styczników, przekaźników i wejść PLC – realizacja sekwencji czasowych bez dodatkowego okablowania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Moduł mocuje się zatrzaskowo z przodu stycznika 3RT2 lub łącznika pomocniczego 3RH2 (rozmiary S00–S3) – nie zajmuje miejsca na szynie DIN. Przyłącze sprężynowe umożliwia bezpośrednie wpięcie przewodów o przekroju zgodnym z dokumentacją producenta. Przed pierwszym uruchomieniem należy sprawdzić poprawność ustawienia zakresu czasowego i napięcia sterującego.

FAQ

• Jaki jest zakres opóźnienia tego przekaźnika? Zakres czasowy wynosi 0,05–100 s, co pozwala na precyzyjne ustawienie opóźnienia załączania w zależności od potrzeb aplikacji.
• Czy wymagany jest dodatkowy obwód ochronny? Nie, dzięki zintegrowanemu warystorowi do tłumienia przepięć dodatkowy obwód ochronny nie jest potrzebny – urządzenie jest gotowe do pracy zaraz po podłączeniu.
• Do jakich styczników można zamontować ten moduł? Przekaźnik przeznaczony jest do bezpośredniego montażu na stycznikach 3RT201/3RT202 oraz stycznikach pomocniczych 3RH2 w rozmiarach S00, S0, S2 i S3.
