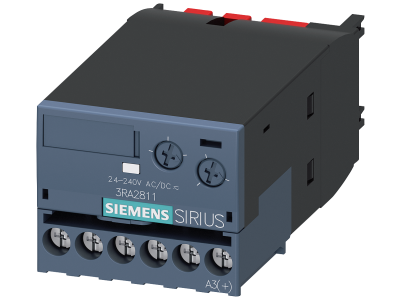

Przekaźnik czasowy elektroniczny opóźnione załączanie z wyjściem półprzewodnik. AC/DC24-240V | 3RA2811-1CW10 Siemens

Alternatywny kod produktu: 3RA28111CW10

Opis i Kluczowe Cechy

Elektroniczny przekaźnik czasowy Siemens SIRIUS 3RA2811-1CW10 realizuje funkcję opóźnionego załączania z wyjściem półprzewodnikowym. Urządzenie zasilane jest uniwersalnym napięciem AC/DC 24–240 V (50/60 Hz) i oferuje regulowany zakres czasowy od 0,05 do 100 s. Dzięki zintegrowanemu warystorowi tłumiącemu nie wymaga dodatkowego obwodu ochronnego, co upraszcza instalację. Przeznaczony do montażu zatrzaskowego z przodu styczników 3RT201/3RT202 oraz łączników pomocniczych 3RH2 w rozmiarach S00–S3.

• Uniwersalne napięcie zasilania AC/DC 24–240 V: jeden moduł pracuje w szerokim zakresie napięć i częstotliwości 50/60 Hz, eliminuje potrzebę stosowania kilku wersji napięciowych – oszczędność miejsca w magazynie i na budowie.
• Zakres czasowy 0,05–100 s: precyzyjne ustawienie opóźnienia załączania od ułamka sekundy do blisko dwóch minut – idealne do kaskadowego rozruchu silników, sekwencji wentylatorów i procesów regulacyjnych.
• Wyjście półprzewodnikowe: ciche, bezstykowe przełączanie bez zużycia mechanicznego, zwiększa trwałość układu i eliminuje drgania styków – szczególnie ważne w aplikacjach wymagających częstego cyklowania.
• Zintegrowany warystor do tłumienia cewki stycznika: skuteczna ochrona przed przepięciami łączeniowymi bez konieczności montowania zewnętrznych elementów – redukcja kosztów i pracochłonności instalacji.
• Montaż zatrzaskowy na stycznikach 3RT2/3RH2 (rozmiary S00–S3): beznarzędziowe mocowanie bezpośrednio na aparacie – oszczędność miejsca na szynie montażowej i eliminacja błędów okablowania.

Zgodność z Normami

Przekaźnik czasowy 3RA2811-1CW10 posiada międzynarodowe aprobaty IEC, CCC oraz UL/CSA, co potwierdza jego zgodność z wymaganiami rynków globalnych. Posiada znak CE i może być stosowany w instalacjach zgodnych z dyrektywami europejskimi. Produkt został zaprojektowany i wyprodukowany zgodnie z normami obowiązującymi dla elektronicznych przekaźników czasowych w systemach sterowania, rozruchu i ochrony maszyn.

Zastosowanie

Dzięki funkcji opóźnionego załączania i wyjściu półprzewodnikowemu przekaźnik 3RA2811-1CW10 sprawdza się w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest precyzyjne sterowanie czasowe bez użycia styków mechanicznych.

• Kaskadowe uruchamianie silników – sekwencyjne załączanie kolejnych silników z opóźnieniem ogranicza skok prądu rozruchowego i obciążenie sieci.
• Sterowanie opóźnieniem wentylatorów – np. opóźnione wyłączenie wentylacji po zaniku sygnału sterującego, poprawia komfort i efektywność energetyczną.
• Procesy przełączania w układach sterowania, rozruchu, ochrony i regulacji – realizacja opóźnień czasowych bez potrzeby dodatkowego okablowania.
• Automatyka budynkowa – sekwencje załączania oświetlenia, rolet, pomp ciepła czy rekuperatorów w oparciu o sygnały z regulatorów lub sterowników PLC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania.

Urządzenie montuje się zatrzaskowo z przodu styczników 3RT201, 3RT202 lub łączników pomocniczych 3RH2 (rozmiary S00–S3). Nie wymaga stosowania szyny montażowej DIN. Przyłącze wykonuje się za pomocą śrub – moment dokręcania i przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta (typowy przekrój dla zacisków śrubowych do 2,5 mm²).

FAQ

• Jaki zakres czasowy można ustawić w przekaźniku 3RA2811-1CW10? Urządzenie pozwala na regulację czasu opóźnienia załączania w zakresie od 0,05 do 100 sekund. Dokładność ustawienia zależy od zastosowanego potencjometru – szczegóły znajdziesz w karcie katalogowej.
• Czy przekaźnik można montować bezpośrednio na szynie DIN? Nie. Ten model przeznaczony jest wyłącznie do montażu zatrzaskowego na stycznikach serii 3RT2 (S00–S3) oraz łącznikach pomocniczych 3RH2. Dzięki temu oszczędza miejsce w szafie sterowniczej i redukuje okablowanie.
• Jakie napięcie zasilania może być podane na przekaźnik? Przekaźnik pracuje przy napięciu AC/DC w zakresie 24–240 V z częstotliwością 50/60 Hz. Jest to uniwersalne zasilanie – jeden moduł obsługuje zarówno napięcia niskie, jak i sieciowe bez zmiany konfiguracji.
