Przekaźnik czasowy elektroniczny opóźnione rozłącz. z napięciem pomocniczym i wyj. półprzewodnik | 3RA2812-2DW10 Siemens

Alternatywny kod produktu: 3RA28122DW10

Opis i Kluczowe Cechy

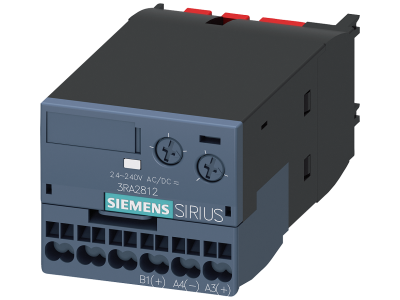

Przekaźnik czasowy elektroniczny SIRIUS 3RA2812-2DW10 z funkcją opóźnienia wyłączenia. Urządzenie wyposażone w wyjście półprzewodnikowe umożliwia bezstykowe przełączanie, co eliminuje zużycie mechaniczne i zapewnia długą żywotność. Zakres nastawczy 0,05–100 s oraz uniwersalne napięcie zasilania AC/DC 24–240 V pozwalają na elastyczne zastosowanie w różnorodnych instalacjach. Dzięki przyłączu sprężynowemu okablowanie odbywa się beznarzędziowo, co skraca czas montażu i redukuje ryzyko błędów. Moduł montowany jest zatrzaskowo z przodu styczników 3RT2/3RH2, co oszczędza miejsce na szynie montażowej.

• Zakres czasowy 0,05–100 s: precyzyjne ustawienie opóźnienia wyłączenia dla wielu procesów sterowania, rozruchu i regulacji.
• Napięcie zasilania AC/DC 24–240 V: szeroki zakres uniwersalny – praca zarówno przy prądzie przemiennym, jak i stałym, bez konieczności zmiany modułu.
• Wyjście półprzewodnikowe: szybkie, bezstykowe przełączanie bez iskrzenia i zużycia styków, idealne do częstych cykli pracy.
• Przyłącze sprężynowe: beznarzędziowe podłączanie przewodów – oszczędność czasu i eliminacja błędów okablowania.
• Zintegrowany warystor tłumiący przepięcia cewki stycznika: ochrona elementów sterujących bez konieczności stosowania dodatkowego obwodu ochronnego.
• Montaż zatrzaskowy z przodu styczników 3RT2/3RH2 (S00–S3): oszczędność miejsca na szynie montażowej i łatwa integracja z istniejącą aparaturą.

Zgodność z Normami

Przekaźnik posiada międzynarodowe aprobaty (IEC, CCC, UL/CSA) oraz certyfikat CE, co umożliwia stosowanie go na całym świecie zgodnie z wymogami lokalnych przepisów.

Zastosowanie

Przeznaczony do realizacji opóźnionych procesów przełączania w układach sterowania, rozruchu, ochrony i regulacji – szczególnie tam, gdzie wymagana jest niezależna od sterownika funkcja czasowa bez dodatkowego okablowania.

• Kaskadowe uruchamianie silników – ograniczenie prądów rozruchowych i obciążenia sieci.
• Sterowanie opóźnieniem załączania/wyłączania wentylatorów w systemach wentylacji i klimatyzacji.
• Procesy przełączania w automatyce budynkowej i przemysłowej wymagające precyzyjnego opóźnienia wyłączenia.
• Funkcje zabezpieczeniowe i regulacyjne w układach z przekaźnikami i stycznikami.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł montuje się zatrzaskowo z przodu styczników serii 3RT2/3RH2 (wielkości S00–S3). Podłączenie przewodów wykonuje się beznarzędziowo za pomocą przyłączy sprężynowych, zgodnie z dokumentacją producenta – przekrój przewodów i moment dokręcania nie mają zastosowania dla tego typu połączenia. Nie wymaga dodatkowego obwodu ochronnego dzięki zintegrowanemu warystorowi.

FAQ

• Jak ustawić żądany czas opóźnienia? Zakres nastawczy 0,05–100 s reguluje się potencjometrem umieszczonym na obudowie przekaźnika. Skala czasu jest nadrukowana, co umożliwia łatwe i powtarzalne ustawienie.
• Czy przekaźnik nadaje się do pracy przy napięciu stałym i zmiennym? Tak, napięcie zasilania AC/DC 24–240 V pozwala na pracę zarówno przy prądzie przemiennym (50/60 Hz), jak i stałym bez żadnych modyfikacji.
• Czy wymaga dodatkowego zewnętrznego obwodu ochronnego? Nie, przekaźnik posiada zintegrowany warystor tłumiący przepięcia cewki stycznika, dzięki czemu nie jest potrzebny żaden dodatkowy element ochronny.
