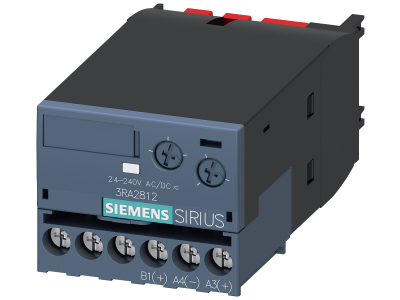

Przekaźnik czasowy elektroniczny opóźnione rozłącz. z napięciem pomocniczym i wyj. półprzewodnik | 3RA2812-1DW10 Siemens

Alternatywny kod produktu: 3RA28121DW10

Opis i Kluczowe Cechy

Elektroniczny przekaźnik czasowy Siemens 3RA2812‑1DW10 z funkcją opóźnienia wyłączenia (delay‑off) oraz zintegrowanym sygnałem sterującym i wyjściem półprzewodnikowym. Urządzenie oferuje szeroki zakres czasowy 0,05‑100 s i uniwersalne napięcie zasilania AC/DC 24‑240 V, co pozwala na elastyczne stosowanie w różnych instalacjach bez konieczności doboru dodatkowych zasilaczy. Przeznaczony do bezpośredniego montażu zatrzaskowego na stycznikach 3RT2 i łącznikach pomocniczych 3RH2, oszczędza miejsce na szynie montażowej i eliminuje zbędne okablowanie.

• Zakres czasowy 0,05‑100 s: precyzyjne ustawienie opóźnienia wyłączenia dla różnorodnych procesów sterowania i automatyki.
• Napięcie zasilania AC/DC 24‑240 V: uniwersalność zasilania – jeden moduł sprawdza się zarówno w instalacjach prądu przemiennego, jak i stałego.
• Wyjście półprzewodnikowe: cicha, bezstykowa praca bez zużycia mechanicznego, wysoka trwałość łączeniowa.
• Montaż zatrzaskowy na stycznikach 3RT2/3RH2 (S00‑S3): oszczędność miejsca w szafie sterowniczej i redukcja kosztów okablowania – moduł mocuje się bezpośrednio na urządzeniu.
• Beznarzędziowe podłączanie i zintegrowany warystor: szybka instalacja bez dodatkowych elementów ochronnych; warystor tłumi przepięcia cewki stycznika, zwiększając niezawodność układu.

Zgodność z Normami

Przekaźnik czasowy Siemens 3RA2812‑1DW10 posiada międzynarodowe aprobaty (m.in. IEC, CCC, UL/CSA), co umożliwia jego stosowanie w instalacjach na całym świecie. Urządzenie jest oznakowane znakiem CE i spełnia wymagania odpowiednich dyrektyw unijnych. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Dzięki funkcji opóźnienia wyłączenia i szerokiemu zakresowi czasowemu, przekaźnik 3RA2812‑1DW10 doskonale sprawdza się w układach sterowania, rozruchu, ochrony i regulacji. Jego kompaktowa budowa i montaż bezpośrednio na styczniku czynią go idealnym wyborem do nowoczesnych szaf sterowniczych.

• Kaskadowe uruchamianie silników – opóźnione wyłączanie poszczególnych sekcji w celu ograniczenia prądów rozruchowych.
• Sterowanie opóźnieniem wentylatorów – np. wyłączanie wentylacji po zadanym czasie od wyłączenia głównego napędu.
• Realizacja opóźnionych procesów przełączania w układach automatyki budynkowej i przemysłowej (np. schładzanie, załączanie oświetlenia awaryjnego).
• Ochrona i sekwencjonowanie pracy urządzeń w systemach sterowania PLC oraz przekaźnikowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do bezpośredniego zatrzaśnięcia na stycznikach 3RT2/3RH2 (wielkość S00‑S3). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia wyjścia półprzewodnikowego. Momenty dokręcania śrub przyłączy śrubowych – według dokumentacji technicznej producenta. Nie przekraczać podanych wartości granicznych napięcia i prądu.

FAQ

• Jaki napięcie zasilania jest wymagane? Przekaźnik pracuje w zakresie AC/DC 24‑240 V (50/60 Hz), co pozwala na zastosowanie w instalacjach prądu przemiennego i stałego bez konieczności stosowania dodatkowych zasilaczy.
• Czy urządzenie posiada podświetlenie lub sygnalizację LED? Model 3RA2812‑1DW10 nie zawiera wbudowanej sygnalizacji optycznej. Stan pracy można monitorować za pomocą zewnętrznych wskaźników lub układu sterowania.
• Jaki jest stopień ochrony? Producent nie podaje w karcie konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu wewnątrz szaf sterowniczych (typowe środowisko – stopień ochrony obudowy zapewnia instalator).
