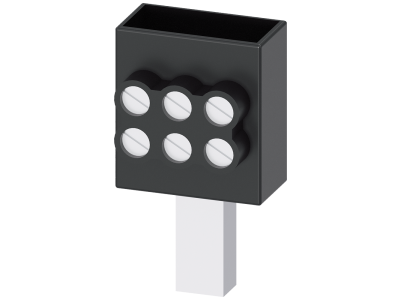

Zacisk potrójny 3x 2,5 - 16mm², do wielkości NH000, NH00 z zaciskiem ramowym | 3NP1923-1BE20 Siemens

Alternatywny kod produktu: 3NP19231BE20

Opis i Kluczowe Cechy

Zacisk potrójny 3x2,5–16 mm² (symbol 3NP1923-1BE20) firmy Siemens to akcesorium przeznaczone do bezpiecznikowych rozłączników izolacyjnych serii 3NP1. Zaprojektowany dla wkładek wielkości NH000 i NH00, wyposażony w zaciski ramowe umożliwiające podłączenie przewodów o przekroju od 2,5 do 16 mm². Zestaw zawiera trzy zaciski, co pozwala na kompletną instalację przyłączeniową w obwodzie trójfazowym.

• Przekrój przewodów 2,5–16 mm²: Umożliwia podłączenie przewodów o zróżnicowanym przekroju, zapewniając elastyczność w doborze okablowania.
• Przeznaczenie do wkładek NH000 i NH00: Kompatybilny z popularnymi wielkościami bezpieczników, co ułatwia integrację z istniejącymi instalacjami.
• Zacisk ramowy: Gwarantuje solidne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania pod wpływem wibracji.
• Zestaw 3 zacisków: Zawiera wszystko, co niezbędne do wykonania przyłącza dla obwodu trójfazowego (L1, L2, L3), oszczędzając czas przy montażu.
• Akcesorium do rozłączników 3NP1: Dedykowane wyposażenie rozłączników bezpiecznikowych serii Sentron 3NP1 firmy Siemens, zapewniające idealne dopasowanie i niezawodność.

Zgodność z Normami

Produkt zgodny z europejskimi normami bezpieczeństwa dla akcesoriów rozłącznikowych. Posiada oznakowanie CE, co potwierdza spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Zacisk potrójny przeznaczony jest do montażu w bezpiecznikowych rozłącznikach izolacyjnych serii 3NP1. Służy do podłączania przewodów zasilających do wkładek bezpiecznikowych w szafach sterowniczych i rozdzielnicach przemysłowych.

• Podłączanie przewodów zasilających w obwodach zabezpieczonych bezpiecznikami NH000/NH00.
• Tworzenie przyłączy dla odbiorników w instalacjach przemysłowych i infrastrukturalnych.
• Stosowanie w rozłącznikach izolacyjnych 3NP1 jako element umożliwiający szybką wymianę wkładek.
• Wykorzystanie w systemach szyn zbiorczych 8US z mocowaniem od tyłu (zgodnie z wyposażeniem serii 3NP1).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Dokręć zaciski momentem zgodnym z dokumentacją producenta. Przekrój podłączanych przewodów dobierz do wartości znamionowych zabezpieczeń. Używaj wyłącznie przewodów o przekroju mieszczącym się w zakresie 2,5–16 mm².

FAQ

• Jaki jest zakres przekroju przewodów? Zacisk potrójny 3NP1923-1BE20 umożliwia podłączenie przewodów o przekroju od 2,5 do 16 mm².
• Czy ten zacisk jest kompatybilny z innymi rozłącznikami niż 3NP1? Produkt dedykowany jest do bezpiecznikowych rozłączników izolacyjnych serii 3NP1 firmy Siemens. Stosowanie w innych urządzeniach może wymagać weryfikacji zgodności.
• Ile zacisków zawiera opakowanie? W zestawie znajdują się 3 sztuki zacisków – po jednym na każdą fazę obwodu trójfazowego.
