Termistorowy przekaźnik ochronny silnika standard AC/DC 24-240V przyłącze sprężynowe 2zestyki przeł. | 3RN2010-2BW30 Siemens

Alternatywny kod produktu: 3RN20102BW30

Opis i Kluczowe Cechy

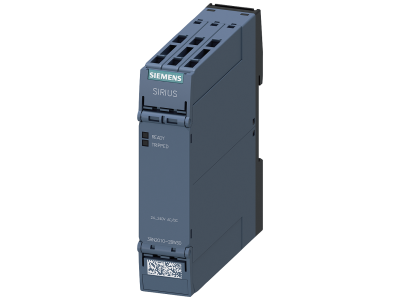

Termistorowy przekaźnik ochronny silnika SIRIUS 3RN2010-2BW30 firmy Siemens to zaawansowane urządzenie zabezpieczające silniki przed przegrzaniem poprzez bezpośredni pomiar temperatury w uzwojeniu. Przeznaczony do zasilania AC/DC 24–240 V, wyposażony w dwa zestawy styków przełącznych oraz szybkie przyłącze sprężynowe (Push-in). Dzięki zastosowaniu czujników PTC lub wyłączników bimetalowych nie wymaga parametryzacji, co skraca czas instalacji i eliminuje błędy konfiguracji.

• Zakres napięcia zasilania 24–240 V AC/DC: uniwersalne zasilanie umożliwia stosowanie w różnych instalacjach na całym świecie bez konieczności dopasowania źródła.
• 2 zestawy styków przełącznych (2 CO): umożliwiają jednoczesne sterowanie dwoma obwodami sygnalizacji i odcięcia zasilania, podnosząc elastyczność układów zabezpieczeń.
• Przyłącze sprężynowe (Push-in): szybki, beznarzędziowy montaż przewodów znacznie skraca czas instalacji i eliminuje ryzyko poluzowania połączeń.
• Diody LED diagnostyczne: natychmiastowa informacja o stanie pracy i błędach, ułatwiająca szybką lokalizację usterek.
• Bezpośredni pomiar temperatury uzwojenia: ochrona silnika nawet w trudnych warunkach – ciężki rozruch, częste przełączanie, niewystarczające chłodzenie – co zapobiega przewymiarowaniu napędu.

Zgodność z Normami

Przekaźnik zaprojektowano zgodnie z europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada certyfikat CE i jest przystosowany do międzynarodowych aprobat, co gwarantuje niezawodność w instalacjach przemysłowych i budynkowych. Dla szczegółowych informacji o konkretnych normach należy sprawdzić dokumentację techniczną producenta.

Zastosowanie

Termistorowy przekaźnik ochronny silnika 3RN2010-2BW30 znajduje zastosowanie wszędzie tam, gdzie konieczna jest skuteczna ochrona silników przed przegrzaniem – szczególnie w trudnych warunkach eksploatacyjnych.

• Ochrona silników w napędach o ciężkim rozruchu (np. przenośniki, mieszadła, sprężarki).
• Zabezpieczenie silników pracujących w trybie częstego przełączania lub hamowania.
• Monitoring temperatury uzwojeń w maszynach z niewystarczającym chłodzeniem (wentylacja, pompy głębinowe).
• Automatyka budynkowa i przemysłowa – sygnalizacja przekroczenia temperatury oraz wyłączanie awaryjne.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przyłącza sprężynowe umożliwiają podłączenie przewodów o odpowiednim przekroju, dobranym do prądu obciążenia. Moment dokręcania oraz zalecane parametry przewodów znajdują się w dokumentacji producenta – przed uruchomieniem należy bezwzględnie się z nią zapoznać.

FAQ

• Czy przekaźnik ma podświetlenie? Urządzenie nie posiada podświetlenia przycisku. Wyposażone jest w diody LED sygnalizujące stan pracy oraz błędy, co ułatwia diagnostykę.
• Jaki jest stopień ochrony? Producent nie podaje konkretnego stopnia IP. Przekaźnik przeznaczony jest do montażu w rozdzielnicy – standardowo aparatura w takich warunkach ma stopień ochrony IP20 (brak ochrony przed wilgocią). Do stosowania w wilgotnym lub zapylonym środowisku wymagana jest dodatkowa obudowa.

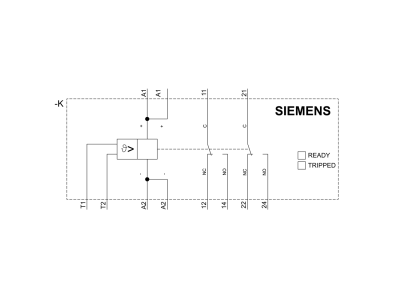

• Jaki tryb pracy mają styki wyjściowe? Styki wyjściowe przekaźnika są przełączne (CO – change‑over). Oznacza to, że każdy z dwóch zestawów posiada styk normalnie otwarty (NO) i normalnie zamknięty (NC), co pozwala na dowolną konfigurację sygnalizacji i odcięcia zasilania.
