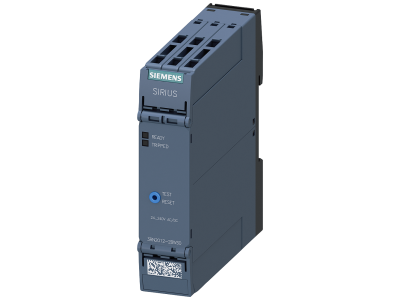

Termistorowy przekaźnik ochronny silnika standard AC/DC 24-240V przyłącze sprężynowe 2zestyki przeł. | 3RN2012-2BW30 Siemens

Alternatywny kod produktu: 3RN20122BW30

Opis i Kluczowe Cechy

Termistorowy przekaźnik ochronny silnika SIRIUS 3RN2012-2BW30 firmy Siemens zapewnia niezawodną ochronę silników przed przegrzaniem dzięki bezpośredniemu pomiarowi temperatury uzwojenia. Urządzenie zasilane jest napięciem AC/DC w szerokim zakresie 24-240 V i wyposażone w dwa zestawy styków przełącznych (2× przeł.). Przyłącze sprężynowe Push-in umożliwia szybki i pewny montaż przewodów bez użycia narzędzi. Przekaźnik współpracuje z czujnikami PTC, co eliminuje konieczność parametryzacji. Diody LED ułatwiają diagnostykę błędów. Dzięki dopuszczeniu ATEX urządzenie nadaje się do ochrony silników w atmosferach wybuchowych gazu i pyłu.

• Szeroki zakres napięcia zasilania AC/DC 24-240 V: jeden model sprawdza się w różnych instalacjach na całym świecie, bez konieczności doboru napięcia.
• 2 zestawy styków przełącznych (2× przeł.): umożliwiają sygnalizację stanu i równoległe sterowanie – np. wyłączenie silnika i zgłoszenie alarmu.
• Przyłącze sprężynowe Push-in: szybki montaż przewodów bez śrubokręta, oszczędność czasu i pewne połączenie.
• Dopuszczenie ATEX do stref zagrożonych wybuchem: bezpieczna praca silników w atmosferach gazowych i pyłowych (zgodnie z dyrektywą 2014/34/UE).
• Bezparametrycyzacja dzięki czujnikom PTC: nie wymaga nastawiania progów – termistory w uzwojeniu automatycznie sygnalizują przekroczenie temperatury.

Zgodność z Normami

Urządzenie posiada dopuszczenie ATEX do stosowania w strefach zagrożonych wybuchem gazu i pyłu. Spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt przeznaczony do montażu w obwodach zgodnych z obowiązującymi przepisami instalacyjnymi.

Zastosowanie

Termistorowy przekaźnik ochronny silnika 3RN2012-2BW30 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ciągła i precyzyjna ochrona silnika przed przegrzaniem – szczególnie w trudnych warunkach pracy i w strefach zagrożonych wybuchem.

• Ochrona silników w przemyśle chemicznym, petrochemicznym i górnictwie – w strefach Ex gazu i pyłu.
• Zabezpieczenie napędów o ciężkim rozruchu, częstym przełączaniu lub niewystarczającym chłodzeniu (np. wentylatory, pompy, przenośniki).
• Sygnalizacja przeciążenia termicznego i wyłączanie silnika w automatyce budynkowej oraz maszynach produkcyjnych.
• Współpraca z przekaźnikami, stycznikami i sterownikami PLC – jako element obwodu bezpieczeństwa.

Wskazówki Montażowe

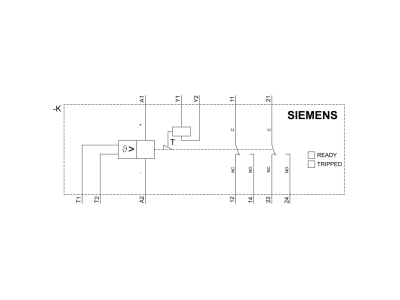

Montaż urządzenia może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przewody należy podłączać zgodnie z oznaczeniami na obudowie, stosując odpowiednie końcówki (zalecane tulejki przy przewodach linkowych). Przyłącza sprężynowe Push-in akceptują przewody o przekroju do 1,5 mm² (sztywne) lub 0,5–1,5 mm² (linka z tulejką). Moment dokręcania – nie dotyczy (złącza bezśrubowe). W przypadku stosowania dodatkowych akcesoriów (np. adaptera do mocowania śrubowego) należy postępować według instrukcji producenta.

FAQ

• Czy przekaźnik wymaga parametryzacji? Nie – współpracuje z czujnikami PTC, które zmieniają rezystancję przy przekroczeniu temperatury granicznej. Urządzenie analizuje ten sygnał i nie wymaga nastawiania progów.
• Czy mogę stosować ten przekaźnik w strefach zagrożonych wybuchem? Tak, posiada dopuszczenie ATEX do atmosfer gazowych i pyłowych. Należy jednak upewnić się, że cały obwód (silnik, czujniki, okablowanie) spełnia wymagania danej strefy.
• Jakie napięcie zasilania jest wymagane? Przekaźnik jest przystosowany do napięcia AC/DC w zakresie 24–240 V – może być zasilany zarówno napięciem stałym, jak i przemiennym w tej granicy, co ułatwia stosowanie w różnych instalacjach.
