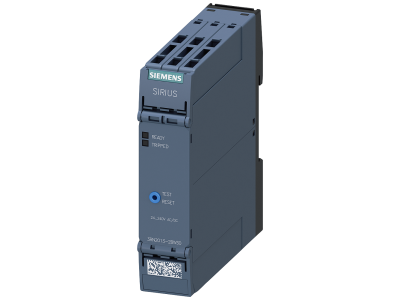

Termistorowy przekaźnik ochronny silnika standard AC/DC 24-240V przyłącze sprężynowe 2zestyki przeł. | 3RN2013-2BW30 Siemens

Alternatywny kod produktu: 3RN20132BW30

Opis i Kluczowe Cechy

Termistorowy przekaźnik ochronny silnika Siemens SIRIUS 3RN2013-2BW30 to zaawansowane urządzenie zabezpieczające przed przegrzaniem uzwojeń, przeznaczone do pracy w instalacjach prądu przemiennego i stałego w zakresie napięć 24–240 V AC/DC. Dzięki bezpośredniemu pomiarowi temperatury za pomocą czujników PTC zapewnia precyzyjną ochronę silnika nawet w trudnych warunkach eksploatacyjnych. Wyposażony w dwa zestyków przełączne sterowane termistorem oraz przyłącze sprężynowe Push-in, co skraca czas montażu i eliminuje ryzyko poluzowania przewodów. Urządzenie posiada dopuszczenie ATEX, co umożliwia zastosowanie w strefach zagrożonych wybuchem gazu lub pyłu.

• Zakres napięcia zasilania 24–240 V AC/DC: uniwersalne źródło zasilania umożliwia pracę w dowolnej instalacji bez konieczności doboru napięcia – idealne do zastosowań globalnych.
• Dwa zestyk przełączne (2× przeł.): umożliwiają jednoczesne sterowanie sygnałem alarmowym oraz rozłączanie obwodu głównego, co zwiększa elastyczność układu zabezpieczeń.
• Przyłącze sprężynowe Push-in: szybki i narzędziowy montaż przewodów o małym przekroju, redukcja czasu instalacji i bezpieczne połączenie odporne na wibracje.
• Czujniki PTC (termistory): bezpośredni pomiar temperatury uzwojenia eliminuje konieczność parametryzacji – urządzenie działa automatycznie dla dowolnego silnika z czujnikiem PTC.
• Diody LED diagnostyczne: natychmiastowa wizualna informacja o stanie urządzenia (gotowość, zadziałanie, błąd), co skraca czas identyfikacji usterek i serwisu.

Zgodność z Normami

Przekaźnik 3RN2013-2BW30 posiada dopuszczenie ATEX, potwierdzające możliwość stosowania w strefach zagrożonych wybuchem gazu (strefy 1, 2) oraz pyłu (strefy 21, 22). Urządzenie spełnia wymagania dyrektyw europejskich i oznakowane jest znakiem CE. Konstrukcja oparta na wieloletnim know-how serii SIRIUS gwarantuje zgodność z międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Termistorowy przekaźnik ochronny silnika dedykowany jest do precyzyjnego zabezpieczania silników elektrycznych przed uszkodzeniem termicznym w aplikacjach, gdzie standardowe zabezpieczenia przeciążeniowe są niewystarczające. Sprawdza się szczególnie w nietypowych warunkach pracy oraz w strefach zagrożonych wybuchem.

• Ochrona silników w strefach zagrożonych wybuchem (ATEX) – górnictwo, przemysł chemiczny, rafinerie, młyny.
• Silniki narażone na ciężki rozruch, hamowanie lub częste przełączanie – napędy dźwigów, pras, wentylatorów.
• Instalacje z ograniczonym chłodzeniem – silniki w zamkniętych obudowach lub pracujące w podwyższonej temperaturze otoczenia.
• Automatyka budynkowa i przemysłowa – sterowanie i sygnalizacja stanu pracy silników pomp, sprężarek, klimatyzatorów.

Wskazówki Montażowe

Montaż przekaźnika musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20 (typowym dla aparatury modułowej). Przed przystąpieniem do prac bezwzględnie odłącz zasilanie. Przekrój przewodów dobierz do prądu obciążenia styków zgodnie z obowiązującymi normami. Moment dokręcania zacisków sprężynowych – zgodnie z instrukcją producenta (zwykle wystarczy wciśnięcie dźwigni do oporu). Należy stosować oryginalne akcesoria, w tym zdejmowane zaciski i wtyczki kodujące ułatwiające okablowanie.

FAQ

• Czy przekaźnik wymaga konfiguracji do współpracy z silnikiem? Nie, urządzenie współpracuje z dowolnym czujnikiem PTC (termistorem) o charakterystyce zgodnej z DIN 44081/44082. Dzięki czujnikom PTC parametryzacja nie jest potrzebna – wystarczy podłączyć czujnik do wejścia.
• Jaki jest zakres napięcia zasilania i czy można je stosować w instalacjach AC i DC? Zakres wynosi 24–240 V zarówno prądu przemiennego, jak i stałego. Urządzenie automatycznie dostosowuje się do podanego napięcia, co ułatwia zastosowanie w różnych systemach (np. sterowanie PLC 24 V DC lub sieć 230 V AC).
• Czy można montować przekaźnik w strefie zagrożonej wybuchem? Tak, urządzenie posiada dopuszczenie ATEX, umożliwiające montaż w strefach gazowych i pyłowych. Należy jednak pamiętać, że sam przekaźnik należy instalować poza strefą zagrożoną w obudowie o odpowiednim stopniu ochrony (np. Ex e – zwiększone bezpieczeństwo).
