Termistorowy przekaźnik ochronny silnika kompakt. AC/DC 24-240V przyłącze sprężyn.1 zestyk przełącz. | 3RN2000-2AW30 Siemens

Alternatywny kod produktu: 3RN20002AW30

Opis i Kluczowe Cechy

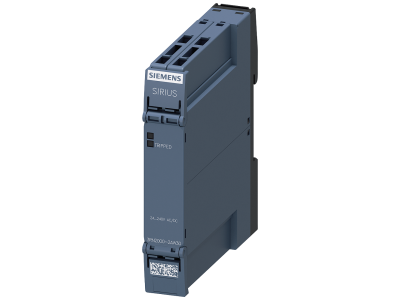

Siemens SIRIUS 3RN2000-2AW30 to kompaktowy termistorowy przekaźnik ochronny silnika, zasilany napięciem AC/DC 24–240 V, wyposażony w przyłącze sprężynowe (Push-in) i jeden zestyk przełączny (SPDT). Urządzenie zapewnia bezpośredni pomiar temperatury uzwojenia silnika, chroniąc go przed przegrzaniem w trudnych warunkach eksploatacyjnych – takich jak ciężki rozruch, tryb hamowania, częste przełączanie czy niewystarczające chłodzenie – co eliminuje potrzebę przewymiarowania silnika.

• Zasilanie AC/DC 24–240 V: Szeroki zakres napięcia umożliwia pracę w różnych instalacjach bez konieczności zmiany modułu, zwiększając uniwersalność zastosowania.
• Przyłącze sprężynowe (Push-in): Szybki i bezpieczny montaż przewodów bez użycia narzędzi – skraca czas instalacji i minimalizuje ryzyko błędów połączeń.

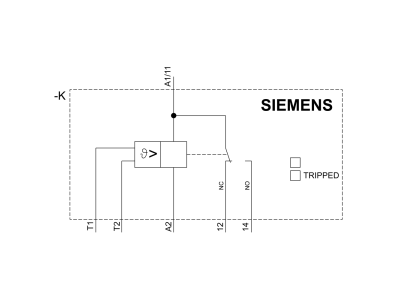

• 1 zestyk przełączny (SPDT): Umożliwia sygnalizację stanu ochrony lub sterowanie dalszymi elementami układu, np. wyłączeniem stycznika.
• Współpraca z czujnikami PTC i wyłącznikami bimetalowymi: Nie wymaga parametryzacji – urządzenie jest gotowe do użycia po podłączeniu odpowiedniego czujnika, co upraszcza konfigurację.
• Diody LED do szybkiej diagnostyki: Wskazują stan pracy i błędy – przyspieszają lokalizację usterek i skracają czas przestoju maszyny.

Zgodność z Normami

Urządzenie spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zastosowane rozwiązania zapewniają zgodność z dyrektywami niskonapięciową i kompatybilności elektromagnetycznej (EMC), co gwarantuje bezpieczną pracę w typowych instalacjach przemysłowych.

Zastosowanie

Termistorowy przekaźnik ochronny silnika SIRIUS 3RN2000-2AW30 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przegrzaniem w zmiennych warunkach obciążenia.

• Ochrona silników w aplikacjach z ciężkim rozruchem (np. przenośniki, kruszarki, wentylatory).
• Monitoring temperatury uzwojeń w silnikach pracujących w trybie częstego przełączania lub hamowania.
• Zabezpieczenie silników w warunkach ograniczonego chłodzenia (np. zamknięte obudowy, wysoka temperatura otoczenia).
• Integracja z systemami automatyki przemysłowej – sygnalizacja stanu do sterownika PLC lub bezpośrednie wyłączenie stycznika.

Wskazówki Montażowe

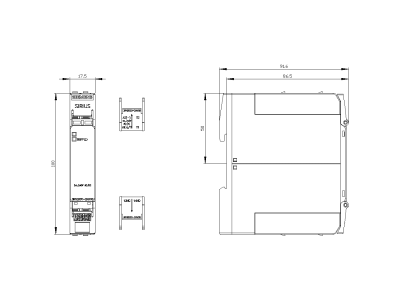

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik przeznaczony jest do montażu na szynie DIN TH35 (zgodnie z normą IEC/EN 60715). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu obciążenia zgodnie z dokumentacją techniczną. Przyłącze sprężynowe Push-in umożliwia szybkie podłączenie przewodów bez użycia narzędzi – należy stosować przewody o odpowiedniej średnicy i zdjętej izolacji (zalecane długości odizolowania wg instrukcji producenta). Moment dokręcania nie dotyczy zacisków sprężynowych – postępuj zgodnie z dokumentacją dołączoną do produktu.

FAQ

• Jakie czujniki można podłączyć do przekaźnika 3RN2000-2AW30? Przekaźnik współpracuje z czujnikami PTC (termistory) oraz wyłącznikami bimetalowymi. Nie wymaga parametryzacji – wystarczy podłączyć właściwy czujnik.
• Czy urządzenie wymaga parametryzacji przed użyciem? Nie, zastosowanie czujników PTC lub wyłączników bimetalowych sprawia, że parametryzacja nie jest konieczna. Przekaźnik jest gotowy do pracy po podaniu napięcia zasilania i podłączeniu czujnika.
• Jakie napięcie zasilania jest potrzebne? Urządzenie zasilane jest napięciem przemiennym lub stałym w zakresie 24–240 V (AC/DC), co pozwala na stosowanie w instalacjach o różnych standardach napięciowych.
