Termistorowy przekaźnik ochronny silnika standard przyłącze śrubowe 2 zestyki przełącz AC/DC 24-240V | 3RN2013-1GW30 Siemens

Alternatywny kod produktu: 3RN20131GW30

Opis i Kluczowe Cechy

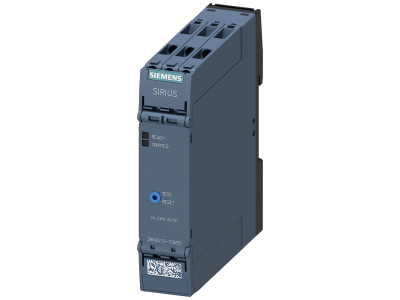

Termistorowy przekaźnik ochronny silnika SIRIUS 3RN2 (numer katalogowy 3RN2013‑1GW30) firmy Siemens służy do ochrony silników elektrycznych przed przegrzaniem poprzez bezpośredni pomiar temperatury uzwojenia. Urządzenie zasilane jest napięciem 24–240 V AC/DC i wyposażone w dwa zestyki przełączne. Pozwala na pracę w strefach zagrożonych wybuchem (dopuszczenie ATEX) oraz eliminuje konieczność parametryzacji dzięki zastosowaniu czujników PTC. Diody LED ułatwiają szybką diagnostykę błędów, co przekłada się na skrócenie przestojów.

• Bezpośredni pomiar temperatury uzwojenia: Ochrona silnika również w trudnych warunkach – ciężki rozruch, hamowanie, częste przełączanie lub niedostateczne chłodzenie.
• Dwa zestyki przełączne (24–240 V AC/DC): Umożliwiają sygnalizację stanu i sterowanie obwodami pomocniczymi bez konieczności stosowania dodatkowych przekaźników.
• Współpraca z czujnikami PTC: Automatyczne rozpoznanie progu zadziałania – brak potrzeby parametryzacji, oszczędność czasu przy uruchamianiu.
• Diody LED diagnostyczne: Szybka identyfikacja stanu pracy i błędów, co ułatwia konserwację i rozwiązywanie problemów.
• Dopuszczenie ATEX: Bezpieczna praca w atmosferach wybuchowych gazu i pyłu – możliwość ochrony silników w strefach zagrożonych wybuchem.

Zgodność z Normami

Urządzenie posiada dopuszczenie ATEX dla stref zagrożonych wybuchem gazu i pyłu. Spełnia wymagania europejskich norm dotyczących aparatury sterowniczej i ochronnej oraz posiada certyfikat CE. Przeznaczone jest do montażu w obwodach zgodnych z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej.

Zastosowanie

Termistorowy przekaźnik ochronny silnika 3RN2013‑1GW30 znajduje zastosowanie w szerokim spektrum instalacji przemysłowych, szczególnie tam, gdzie wymagana jest niezawodna ochrona przed przegrzaniem i możliwość pracy w strefach EX.

• Ochrona silników asynchronicznych w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Zabezpieczanie silników w obszarach zagrożonych wybuchem gazu lub pyłu (ATEX) – kopalnie, zakłady chemiczne, rafinerie.
• Aplikacje z nietypowymi warunkami pracy – częsty rozruch, hamowanie, przeciążenia mechaniczne – gdzie standardowe zabezpieczenia termiczne są niewystarczające.
• Integracja z układami automatyki budynkowej i przemysłowej jako element diagnostyki silników.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie we wszystkich biegunach. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową styków i wymaganiami norm. Zaciski śrubowe dokręcić momentem podanym w instrukcji produktu.

FAQ

• Czy ten przekaźnik wymaga konfiguracji? Nie. Dzięki współpracy z czujnikami PTC urządzenie automatycznie rozpoznaje próg temperaturowy – parametryzacja nie jest potrzebna.
• Czy mogę go stosować w strefach zagrożonych wybuchem? Tak. Posiada dopuszczenie ATEX, co pozwala na ochronę silników w atmosferach wybuchowych gazu i pyłu (strefy 1, 2, 21, 22 w zależności od zastosowania).
• Jak mogę sprawdzić stan pracy urządzenia? Przekaźnik wyposażony jest w diody LED sygnalizujące gotowość, zadziałanie oraz ewentualne błędy, co umożliwia szybką diagnostykę bez demontażu.
