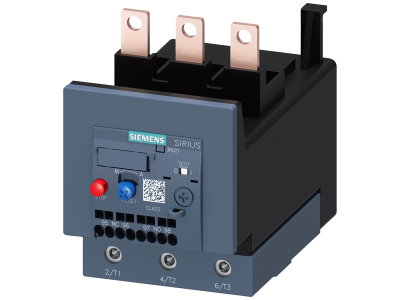

Przekaźnik przeciążeniowy, 70-90A, do ochrony silnika, S3, CLASS 10, montaż na styczniku | 3RU2146-4LD0 Siemens

Alternatywny kod produktu: 3RU21464LD0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny SIRIUS 3RU2146-4LD0 firmy Siemens przeznaczony jest do ochrony silników elektrycznych przed przeciążeniem i zanikiem fazy. Urządzenie oferuje zakres nastawczy 70–90 A oraz klasę wyzwalania CLASS 10, co zapewnia skuteczną ochronę przy normalnym rozruchu. Zaprojektowany do bezpośredniego montażu na styczniku w rozmiarze S3, oszczędza miejsce w szafie sterowniczej i ułatwia integrację z systemem SIRIUS.

• Zakres nastawczy 70–90 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego silnika, chroniąc go przed przeciążeniem bez zbędnych wyłączeń.
• Klasa wyzwalania CLASS 10: Gwarantuje wyzwolenie w ciągu 10 sekund przy prądzie 6–krotności nastawy, co jest optymalne dla silników o normalnym rozruchu.
• Montaż bezpośredni na styczniku (rozmiar S3): Redukuje okablowanie i zajmowaną przestrzeń w rozdzielnicy, upraszczając instalację.
• Kompatybilność z systemem modułowym SIRIUS: Akcesoria i rozszerzenia pasują do wszystkich rozmiarów od S00 do S3, co ułatwia rozbudowę układu.
• Termiczna zasada działania: Niezawodna ochrona przed długotrwałym przeciążeniem oraz zanikiem fazy, bez ryzyka fałszywych wyłączeń przy krótkotrwałych skokach prądu.

Zgodność z Normami

Przekaźnik przeciążeniowy spełnia wymagania europejskich norm oraz posiada certyfikat CE. Jest dostosowany do stosowania w typowych instalacjach przemysłowych i budynkowych, zapewniając bezpieczną pracę chronionych urządzeń.

Zastosowanie

Przekaźnik 3RU2146-4LD0 znajduje zastosowanie w układach ochrony silników elektrycznych w maszynach, pompach, wentylatorach oraz w automatyce budynkowej. Dzięki kompaktowej konstrukcji i montażowi na styczniku sprawdza się w szafach sterowniczych o ograniczonej przestrzeni.

• Ochrona silników w maszynach przemysłowych przed przeciążeniem i zanikiem fazy.
• Współpraca ze stycznikami w układach rozruchu i sterowania napędami.
• Integracja z systemami automatyki budynkowej (HVAC, pompy, sprężarki).
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach wymagających niezawodnej ochrony termicznej.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu bezpośredniego na styczniku w rozmiarze S3 za pomocą zatrzasku. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz maksymalnym prądem obciążenia. Momenty dokręcania śrub podać zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik ma podświetlenie? Nie, przekaźnik przeciążeniowy 3RU2146-4LD0 nie posiada podświetlenia. Sygnalizacja stanu odbywa się poprzez mechaniczne wskaźniki na obudowie.
• Jaki jest stopień ochrony? Producent nie podaje konkretnego stopnia IP dla tego modelu. W typowych warunkach montażu wewnątrz rozdzielnicy przyjmuje się ochronę IP20 – należy zapewnić ochronę przed dotykiem i pyłem zgodnie z charakterem zabudowy.
• Co oznacza klasa wyzwalania CLASS 10? Oznacza, że przekaźnik wyzwoli się w czasie nie dłuższym niż 10 sekund przy prądzie 6-krotności nastawionego prądu. Jest to standardowa klasa dla silników o normalnym rozruchu (np. pompy, wentylatory).
