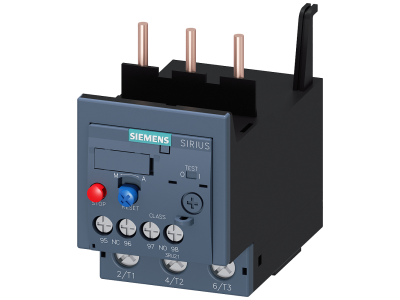

Przekaźnik przeciążeniowy 70-80A do ochrony silnika, Class 10, montaż na styczniku | 3RU2136-4RB0 Siemens

Alternatywny kod produktu: 3RU21364RB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2136-4RB0 o zakresie nastawczym 70-80 A, przeznaczony do ochrony silników przed przeciążeniem i zanikiem fazy. Klasa wyzwalania Class 10 gwarantuje szybkie odcięcie zasilania w przypadku zwarcia lub przeciążenia, co chroni uzwojenia przed przegrzaniem. Urządzenie montowane jest bezpośrednio na styczniku SIRIUS, co oszczędza miejsce w szafie sterowniczej i upraszcza instalację. Dzięki międzynarodowym dopuszczeniom (IEC, UL/CSA, ATEX, IEC Ex) sprawdza się w zastosowaniach globalnych oraz w strefach zagrożonych wybuchem.

• Zakres nastawczy 70-80 A: precyzyjne dostosowanie do prądu znamionowego silnika – eliminuje ryzyko zbędnych wyłączeń i zapewnia optymalną ochronę.
• Klasa wyzwalania Class 10: maksymalny czas zadziałania 10 s przy 7,2‑krotnym prądzie – skuteczna ochrona przed zwarciami i przeciążeniami bez uszkodzenia silnika.
• Montaż bezpośredni na styczniku: redukcja wymaganej powierzchni montażowej (brak dodatkowej szyny DIN) oraz proste połączenie elektryczne z aparatem.
• Międzynarodowe dopuszczenia (IEC, UL/CSA, ATEX, IEC Ex): możliwość stosowania w instalacjach eksportowych oraz w strefach zagrożonych wybuchem – jeden produkt do wielu wymagań.
• Uniwersalne akcesoria SIRIUS (rozmiary S00–S3): łatwa rozbudowa o bloki styków pomocniczych, zaciski sprężynowe lub inne elementy – elastyczność konfiguracji bez zmiany przekaźnika.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2136-4RB0 spełnia wymagania norm IEC oraz posiada dopuszczenia UL/CSA. Ponadto jest dopuszczony do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX i normą IEC Ex. Posiada certyfikat CE.

Zastosowanie

Przekaźnik przeznaczony jest do ochrony silników elektrycznych przed skutkami przeciążeń i zaniku fazy w instalacjach przemysłowych i komercyjnych. Sprawdza się w układach, gdzie wymagana jest wysoka niezawodność oraz zgodność z normami międzynarodowymi.

• Ochrona silników asynchronicznych o prądzie znamionowym 70-80 A – pompy, wentylatory, kompresory, przenośniki.
• Instalacje w strefach zagrożonych wybuchem (ATEX/IEC Ex) – rafinerie, zakłady chemiczne, kopalnie.
• Systemy automatyki budynkowej i przemysłowej – sterowanie za pośrednictwem styczników SIRIUS.
• Zastosowania eksportowe wymagające certyfikatów UL/CSA (np. Ameryka Północna).

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się bezpośrednio na styczniku SIRIUS (zgodnie z instrukcją producenta) lub na szynie TH35 w przypadku montażu swobodnego. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną produktu. Niewłaściwy montaż może prowadzić do przegrzania styków i uszkodzenia aparatu.

FAQ

• Czy przekaźnik ma styki pomocnicze? Tak, standardowo wyposażony jest w jeden styk normalnie zamknięty (NC) i jeden normalnie otwarty (NO) do sygnalizacji zadziałania lub sterowania.
• Co oznacza klasa wyzwalania Class 10? Oznacza, że przekaźnik zadziała w czasie nie dłuższym niż 10 sekund przy 7,2‑krotności prądu nastawionego. Zapewnia to szybką ochronę silnika przy zwarciu.
• Czy mogę go zamontować samodzielnie? Montaż wymaga uprawnień SEP oraz znajomości dokumentacji technicznej. Niewłaściwa instalacja może spowodować zagrożenie dla życia i mienia. Zawsze powierzaj prace wykwalifikowanym elektrykom.
