Przekaźnik przeciążeniowy, 7-10A ochrona silnika, S2, CLASS 10 montaż na styczniku przyłącze śrubowe | 3RU2136-1JD0 Siemens

Alternatywny kod produktu: 3RU21361JD0

Opis i Kluczowe Cechy

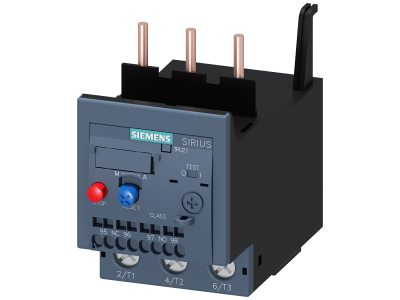

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2136-1JD0 to profesjonalne urządzenie ochrony silników w systemie modułowym SIRIUS. Przeznaczony do montażu na stycznikach o rozmiarze S2, z zakresem nastawczym 7–10 A i characteristicą Class 10 – zapewnia skuteczne zabezpieczenie przed niedopuszczalnym wzrostem temperatury w przypadku przeciążenia lub zaniku fazy. Wersja z przyłączem śrubowym gwarantuje pewne i trwałe połączenie przewodów.

• Zakres nastawczy 7–10 A: precyzyjne dostosowanie do prądu znamionowego silnika, co umożliwia optymalną ochronę bez zbędnych wyłączeń.
• Klasa wyzwalania Class 10: szybka reakcja na przeciążenie, chroniąca silnik przed termicznym uszkodzeniem nawet podczas częstych rozruchów.
• Ochrona przed zanikiem fazy: wykrywa utratę jednej z faz i niezwłocznie odłącza odbiornik, zapobiegając pracy silnika w stanie niesymetrii.
• Montaż bezpośrednio na styczniku (rozmiar S2): kompaktowa konstrukcja oszczędza miejsce w szafie sterowniczej i skraca czas instalacji.
• Przyłącze śrubowe: pewne, odporne na wibracje połączenie przewodów – idealne w aplikacjach przemysłowych.

Zgodność z Normami

Przekaźnik posiada dopuszczenia IEC, UL/CSA, ATEX oraz IECEx, co potwierdza jego zgodność z międzynarodowymi normami bezpieczeństwa i umożliwia stosowanie w strefach zagrożonych wybuchem. Certyfikat CE gwarantuje spełnienie wymogów rynku europejskiego.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2136-1JD0 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych w warunkach przemysłowych.

• Ochrona silników w maszynach produkcyjnych, pompach, wentylatorach i przenośnikach.
• Zabezpieczanie odbiorników w automatyce budynkowej i systemach HVAC.
• Stosowanie w strefach zagrożonych wybuchem (ATEX/IECEx), np. w przemyśle chemicznym czy wydobywczym.
• Integracja z rozdzielnicami i szafami sterowniczymi w ramach systemu modułowego SIRIUS.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się bezpośrednio na styczniku o rozmiarze S2 (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu obciążenia oraz warunków otoczenia. Moment dokręcania śrub przyłączeniowych powinien być zgodny z danymi podanymi w karcie katalogowej producenta.

FAQ

• Jak ustawić prąd wyzwalania przekaźnika? Pokrętłem na froncie urządzenia można płynnie nastawić prąd w zakresie 7–10 A. Wartość dobiera się do prądu znamionowego silnika (z uwzględnieniem ewentualnego przeciążenia).
• Czy ten przekaźnik można zamontować bezpośrednio na styczniku? Tak, model 3RU2136-1JD0 jest przeznaczony do montażu na stycznikach o rozmiarze S2. Pozwala to na oszczędność miejsca i szybki montaż w rozdzielnicy.
• Czy urządzenie posiada dopuszczenia do pracy w strefach zagrożonych wybuchem? Tak, przekaźnik posiada certyfikaty ATEX oraz IECEx, co umożliwia jego bezpieczne stosowanie w atmosferach potencjalnie wybuchowych.
