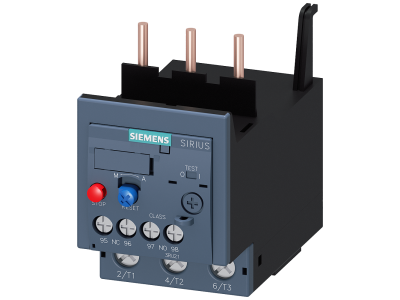

Przekaźnik przeciążeniowy 62-73A do ochrony silnika, Class 10, montaż na styczniku | 3RU2136-4KB0 Siemens

Alternatywny kod produktu: 3RU21364KB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2136-4KB0 o zakresie nastawczym 62–73 A i klasie wyzwalania Class 10 zapewnia niezawodną ochronę silników elektrycznych przed przeciążeniem oraz zanikiem fazy. Urządzenie przeznaczone jest do bezpośredniego montażu na styczniku, co oszczędza miejsce w szafie sterowniczej i upraszcza okablowanie. Dzięki precyzyjnemu ustawieniu progu wyłączenia chroni uzwojenia silnika przed przegrzaniem, a szybkie zadziałanie w klasie Class 10 odpowiada wymaganiom normalnego rozruchu.

• Zakres nastawczy 62–73 A: Umożliwia dokładne dopasowanie prądu wyłączenia do znamionowego prądu silnika, minimalizując ryzyko fałszywych wyłączeń i zapobiegając uszkodzeniom termicznym.
• Klasa wyzwalania Class 10: Gwarantuje szybkie zadziałanie w warunkach przeciążenia – idealna do silników o normalnym rozruchu, zgodnie z wymaganiami aplikacji.
• Ochrona przed zanikiem fazy: Wykrywa brak jednej fazy i powoduje wyłączenie odbiornika, chroniąc silnik przed pracą na dwóch fazach i związanym z tym przegrzaniem.
• Montaż bezpośrednio na styczniku: Oszczędza miejsce w szafie sterowniczej, upraszcza instalację i redukuje liczbę połączeń, zwiększając niezawodność układu.
• Kompatybilność z systemem SIRIUS (rozmiary S00–S3): Umożliwia elastyczną rozbudowę i wymianę akcesoriów w całej rodzinie, co ułatwia integrację i serwisowanie.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2136-4KB0 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego dopuszczenie do stosowania na całym świecie. Urządzenie posiada również certyfikaty dla stref zagrożonych wybuchem (ATEX oraz IEC Ex). Oznaczenie CE potwierdza zgodność z wymogami Unii Europejskiej.

Zastosowanie

Przekaźnik przeciążeniowy termiczny SIRIUS 3RU2 przeznaczony jest do ochrony silników elektrycznych przed skutkami przeciążenia i zaniku fazy. Sprawdza się w aplikacjach przemysłowych i budynkowych, gdzie wymagana jest niezawodna ochrona napędów.

• Ochrona silników w maszynach produkcyjnych, pompach, wentylatorach, sprężarkach – normalny rozruch.
• Zabezpieczenie odbiorników przed pracą na dwóch fazach w instalacjach trójfazowych.
• Integracja w układach sterowania z wykorzystaniem styczników serii SIRIUS do kompleksowej ochrony i łączenia.
• Zastosowania w strefach zagrożonych wybuchem (ATEX/IEC Ex) tam, gdzie wymagane są dopuszczone urządzenia ochronne.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie montuje się bezpośrednio na styczniku (na szynie TH35 lub na płycie montażowej w przypadku styczników) – w zależności od modelu. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania śrub przyłączeniowych powinien być zgodny z wartościami podanymi w karcie katalogowej.

FAQ

• Jaki jest zakres nastawczy przekaźnika 3RU2136-4KB0? Zakres nastawczy wynosi 62–73 A. Należy ustawić go na prąd znamionowy silnika, nie przekraczając górnej granicy.
• Czy przekaźnik nadaje się do ochrony przed zanikiem fazy? Tak, seria 3RU2 zapewnia ochronę przed zanikiem fazy – przy braku jednej fazy następuje wyłączenie odbiornika.
• Czy można go montować samodzielnie (nie na styczniku)? Model 3RU2136-4KB0 jest przeznaczony do montażu bezpośrednio na styczniku. W ofercie dostępne są również wersje do montażu swobodnego (oddzielne) – należy wybrać odpowiedni wariant.
