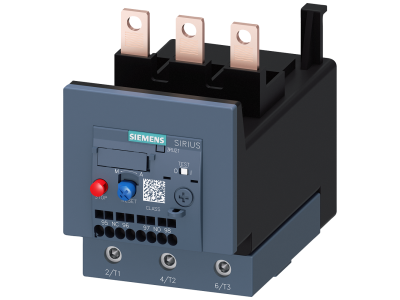

Przekaźnik przeciążeniowy, 57-75A, do ochrony silnika, S3, CLASS 10, montaż na styczniku | 3RU2146-4KD0 Siemens

Alternatywny kod produktu: 3RU21464KD0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2146-4KD0 (rozmiar S3, CLASS 10) przeznaczony jest do ochrony silników przed przeciążeniem i zanikiem fazy w obwodach o prądzie znamionowym w zakresie 57–75 A. Dzięki pełnej kompatybilności ze stycznikami serii S3 umożliwia szybki montaż bezpośredni, co oszczędza czas i miejsce w rozdzielnicy. Szeroki zakres nastawczy pozwala precyzyjnie dopasować próg zadziałania do chronionego odbiornika.

• Zakres nastawczy 57–75 A: Umożliwia ochronę silników o prądzie znamionowym w tym zakresie, zapewniając skuteczne wykrywanie przeciążeń bez ryzyka zbędnych wyłączeń.
• Klasa wyzwalania CLASS 10: Gwarantuje szybką reakcję na przeciążenie (maks. 10 sekund przy prądzie 7,2×Ie), odpowiednią do silników o normalnym rozruchu.
• Rozmiar S3 – montaż na styczniku: Zaprojektowany do bezpośredniego montażu na stycznikach tej samej wielkości, co redukuje okablowanie i zajmowaną przestrzeń.
• Ochrona przed zanikiem fazy: Reaguje na utratę jednej fazy, chroniąc silnik przed pracą na dwóch fazach, która grozi przegrzaniem i uszkodzeniem.
• Uniwersalne dopuszczenia (IEC, UL/CSA, ATEX/IECEx): Może być stosowany w instalacjach na całym świecie, także w strefach zagrożonych wybuchem.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2146-4KD0 spełnia wymagania norm międzynarodowych IEC oraz północnoamerykańskich UL i CSA. Posiada również dopuszczenie do stosowania w strefach zagrożonych wybuchem zgodnie z ATEX i IECEx. Produkt oznakowany jest znakiem CE.

Zastosowanie

Przekaźnik przeciążeniowy SIRIUS 3RU2 przeznaczony jest przede wszystkim do ochrony silników elektrycznych w instalacjach przemysłowych i budynkowych. Sprawdzi się w układach o normalnym rozruchu, gdzie wymagana jest niezawodna separacja i sygnalizacja przeciążenia.

• Ochrona silników pomp, wentylatorów, sprężarek i innych maszyn o stałym obciążeniu.
• Stosowany w szafach sterowniczych i rozdzielnicach jako element zabezpieczenia przed przeciążeniem i zanikiem fazy.
• Współpraca ze stycznikami serii S3 w układach załączania i wyłączania silników.
• Możliwość wykorzystania w instalacjach przemysłowych z wymaganiami ATEX/IECEx, np. w przemyśle chemicznym.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego 3RU2146-4KD0 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu bezpośredniego na styczniku (brak konieczności stosowania szyny DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Podczas podłączania przewodów należy stosować się do zaleceń producenta dotyczących momentu dokręcania oraz przekroju przewodów (dobranego do prądu znamionowego). Dla wersji z przyłączem śrubowym zalecane jest użycie odpowiednich narzędzi.

FAQ

• Czy przekaźnik przeciążeniowy 3RU2146-4KD0 ma podświetlenie? Nie, przekaźnik nie jest wyposażony w podświetlenie. Sygnalizację zadziałania zapewnia mechaniczny wskaźnik oraz zestyk pomocniczy.
• Jaki jest stopień ochrony IP tego przekaźnika? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, która zapewnia odpowiednią ochronę przed pyłem i wilgocią.
• Czy przekaźnik ma zestyk pomocniczy? Producent nie podaje szczegółów dotyczących zestyków w dostępnych danych. W celu uzyskania dokładnych informacji zaleca się zapoznanie z kartą katalogową.
