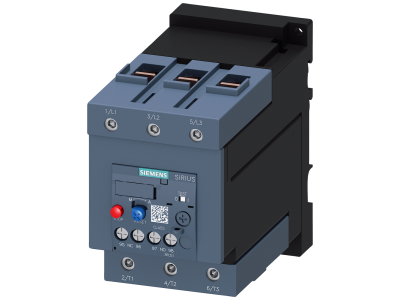

Przekaźnik przeciążeniowy, 57-75A, do ochrony silnika, S3, CLASS 10, montaż swobodny | 3RU2146-4KB1 Siemens

Alternatywny kod produktu: 3RU21464KB1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2146-4KB1 to dedykowane urządzenie do ochrony silników trójfazowych przed skutkami przeciążenia i zaniku fazy. Oferuje zakres nastawczy 57–75 A, klasę wyzwalania CLASS 10 oraz rozmiar ramy S3. Przeznaczony do montażu swobodnego, zapewnia precyzyjną i niezawodną ochronę w instalacjach przemysłowych.

• Zakres nastawczy 57–75 A: Pozwala na dopasowanie do silników o odpowiedniej mocy znamionowej, gwarantując selektywną ochronę bez zbędnych wyłączeń.
• Klasa wyzwalania CLASS 10: Szybkie zadziałanie w przypadku przeciążenia chroni uzwojenia silnika przed przegrzaniem przy normalnym rozruchu.
• Rozmiar ramy S3: Kompatybilność z aparaturą modułową serii SIRIUS ułatwia integrację w rozdzielnicach i szafach sterowniczych.
• Ochrona przed zanikiem fazy: Detekcja braku jednej fazy i natychmiastowe wyłączenie odbiornika zapobiega pracy dwufazowej, która może prowadzić do uszkodzenia silnika.
• Montaż swobodny: Elastyczność instalacji – urządzenie można montować bezpośrednio na płycie montażowej lub konstrukcji wsporczej, bez wymogu szyny DIN.

Zgodność z Normami

Przekaźnik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Posiada również dopuszczenie do stosowania w strefach zagrożonych wybuchem (ATEX oraz IECEx). Urządzenie jest oznakowane znakiem CE.

Zastosowanie

Przekaźnik przeciążeniowy Siemens SIRIUS 3RU2146-4KB1 jest przeznaczony przede wszystkim do ochrony silników trójfazowych w różnorodnych aplikacjach przemysłowych.

• Ochrona silników napędowych maszyn produkcyjnych (tokarki, prasy, taśmociągi).
• Zabezpieczenie pomp, wentylatorów i sprężarek w instalacjach HVAC i wodociągowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach zakładów przemysłowych.
• Instalacje w strefach zagrożonych wybuchem (zgodnie z dopuszczeniem ATEX/IECEx).

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu swobodnego – należy je zamocować na płaskiej, stabilnej powierzchni za pomocą dostarczonych elementów. Przekrój przewodów przyłączeniowych dobrać do maksymalnego prądu obciążenia (zgodnie z dokumentacją techniczną). Momenty dokręcania zacisków stosować według instrukcji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność nastaw zakresu prądowego.

FAQ

• Jaki zakres prądowy oferuje ten przekaźnik? Zakres nastawczy wynosi od 57 A do 75 A, co umożliwia ochronę silników o odpowiedniej mocy znamionowej.
• Czy mogę stosować to urządzenie w strefach zagrożonych wybuchem? Tak, przekaźnik posiada dopuszczenia ATEX i IECEx, co pozwala na jego instalację w atmosferach wybuchowych (zgodnie z certyfikatem).
• Jakiego typu montażu wymaga ten model? Jest to wersja do montażu swobodnego – nie wymaga szyny DIN, można go zamocować bezpośrednio na płycie montażowej lub konstrukcji wsporczej.
