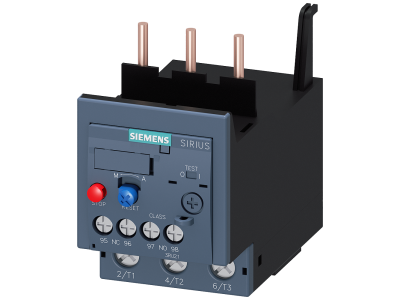

Przekaźnik przeciążeniowy, 5,5-8A ochrona silnika, S2 CLASS 10 montaż na styczniku przyłącze śrubowe | 3RU2136-1HB0 Siemens

Alternatywny kod produktu: 3RU21361HB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny SIRIUS 3RU2136-1HB0 marki Siemens zapewnia niezawodną ochronę silników przed skutkami przeciążeń i zaniku fazy. Zaprojektowany do bezpośredniego montażu na stycznikach, z zakresem nastawczym 5,5–8 A i charakterystyką wyzwalania klasy 10, gwarantuje szybką reakcję przy normalnych rozruchach silników. Przyłącze śrubowe ułatwia pewne i trwałe okablowanie.

• Zakres nastawczy 5,5–8 A: umożliwia precyzyjne dopasowanie do prądu znamionowego silnika, chroniąc go przed przeciążeniem i przegrzaniem.
• Klasa wyzwalania 10: zapewnia odpowiednią zwłokę czasową podczas rozruchu, a jednocześnie szybkie wyłączenie przy niebezpiecznych przeciążeniach – bezpieczeństwo i ciągłość pracy.
• Montaż na styczniku: bezpośrednie mocowanie do styczników serii SIRIUS oszczędza miejsce w rozdzielnicy i upraszcza konstrukcję układów sterowania.
• Przyłącze śrubowe: gwarantuje pewny i odporny na wibracje styk elektryczny, łatwy w montażu i serwisie.
• Uniwersalne dopuszczenia: posiada certyfikaty IEC, UL/CSA oraz ATEX/IEC Ex, co umożliwia stosowanie w zastosowaniach zwykłych i zagrożonych wybuchem.

Zgodność z Normami

Przekaźnik spełnia wymagania norm międzynarodowych IEC, a także posiada dopuszczenia UL/CSA dla rynku północnoamerykańskiego. Może być stosowany w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normą IEC Ex. Urządzenie posiada oznaczenie CE i jest przeznaczone do montażu w obwodach zgodnych z wymaganiami odpowiednich standardów krajowych.

Zastosowanie

Przekaźnik przeciążeniowy SIRIUS 3RU2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed skutkami przeciążeń i asymetrii prądów.

• Ochrona silników trójfazowych w maszynach przemysłowych – linie produkcyjne, pompy, wentylatory, sprężarki.
• Układy sterowania w automatyce budynkowej – napędy wind, klimatyzacja, centrale wentylacyjne.
• Aplikacje w strefach zagrożonych wybuchem (ATEX/IEC Ex) – rafinerie, zakłady chemiczne, młyny.
• Modernizacja rozdzielnic – zamiennik starszych przekaźników termicznych, zachowujący kompatybilność z systemem SIRIUS.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Przekaźnik przeznaczony jest do bezpośredniego mocowania na styczniku serii SIRIUS (zgodnie z instrukcją producenta). Przyłącza śrubowe należy dokręcać momentem podanym w dokumentacji technicznej. Przekrój przewodów dobierać do prądu obciążenia oraz zabezpieczeń zwarciowych w obwodzie. Przed pierwszym uruchomieniem ustawić zakres prądowy zgodnie z danymi znamionowymi silnika.

FAQ

• Czy przekaźnik można stosować w strefach zagrożonych wybuchem? Tak, przekaźnik posiada dopuszczenia ATEX oraz IEC Ex, co pozwala na jego zastosowanie w strefach zagrożonych wybuchem zgodnie z wymogami tych norm.
• Jaki jest zakres nastawczy prądu i jak go ustawić? Zakres nastawczy wynosi 5,5–8 A. Ustawienie realizuje się pokrętłem na przedniej ściance przekaźnika, zgodnie z wartością prądu znamionowego silnika podaną na tabliczce znamionowej.
• Czy przyłącze śrubowe można zastąpić sprężynowym? W ofercie dostępne są wersje z przyłączem śrubowym oraz sprężynowym. Model 3RU2136-1HB0 posiada przyłącze śrubowe. Jeśli potrzebna jest wersja sprężynowa, należy wybrać odpowiedni wariant z katalogu.
