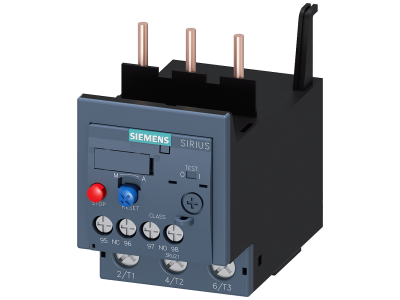

Przekaźnik przeciążeniowy 47-57A do ochrony silnika, Class 10, montaż na styczniku | 3RU2136-4QB0 Siemens

Alternatywny kod produktu: 3RU21364QB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2136-4QB0 to zaawansowane urządzenie zabezpieczające silniki przed przeciążeniem i zanikiem fazy. Oferuje zakres nastawczy 47–57 A oraz klasę wyzwalania Class 10, co gwarantuje skuteczną ochronę w standardowych aplikacjach rozruchowych. Przeznaczony do montażu bezpośrednio na styczniku, pozwala oszczędzić miejsce w szafie sterowniczej.

• Zakres nastawczy 47–57 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego silnika, zapewniając optymalną ochronę przed przeciążeniem bez niepotrzebnych wyłączeń.
• Klasa wyzwalania Class 10: Gwarantuje szybkie wyzwolenie w czasie do 10 sekund przy 7,2-krotności prądu nastawionego, co jest idealne dla normalnego rozruchu silników.
• Ochrona przed zanikiem fazy: Reaguje na brak jednej z faz, zapobiegając pracy silnika w niebezpiecznych warunkach i unikając uszkodzeń.
• Montaż na styczniku: Dedykowana konstrukcja umożliwia bezpośrednie zamocowanie na styczniku, co redukuje ilość okablowania i oszczędza miejsce w rozdzielnicy.
• Globalne dopuszczenia: Posiada certyfikaty IEC, UL/CSA oraz ATEX/IEC Ex, co potwierdza możliwość stosowania w instalacjach na całym świecie, również w strefach zagrożenia wybuchem.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2136-4QB0 został zaprojektowany zgodnie z międzynarodowymi normami IEC, UL/CSA oraz dopuszczony do użytku w atmosferach potencjalnie wybuchowych zgodnie z ATEX i IEC Ex. Posiada deklarację zgodności CE.

Zastosowanie

Przekaźnik przeciążeniowy SIRIUS 3RU2 znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona silników elektrycznych.

• Ochrona silników asynchronicznych w napędach przenośników, pomp, wentylatorów i sprężarek.
• Sterowanie i zabezpieczenie odbiorników w maszynach produkcyjnych i obrabiarkach.
• Automatyka budynkowa – ochrona silników wentylacji, klimatyzacji i instalacji wodociągowych.
• Zastosowania w strefach zagrożenia wybuchem (ATEX/IEC Ex) zgodnie z dopuszczeniami.

Wskazówki Montażowe

Montaż oraz wszelkie prace związane z podłączeniem przekaźnika przeciążeniowego mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik przeznaczony jest do montażu bezpośrednio na styczniku – szczegółowe wytyczne zawiera instrukcja producenta. Należy dobrać przekrój przewodów odpowiedni do prądu obciążenia oraz przestrzegać momentu dokręcania śrub określonego w dokumentacji technicznej. Przed rozpoczęciem regulacji zakresu nastawczego upewnij się, że urządzenie jest odłączone od zasilania.

FAQ

• Jaki jest zakres nastawczy przekaźnika 3RU2136-4QB0? Zakres nastawczy wynosi od 47 A do 57 A. Regulacji dokonuje się za pomocą pokrętła na przedniej ściance przekaźnika.
• Czy przekaźnik chroni przed zanikiem fazy? Tak, przekaźnik termiczny reaguje na asymetrię prądów spowodowaną zanikiem jednej fazy, wyzwalając obwód sterowania i odłączając silnik od zasilania.
• Co oznacza klasa wyzwalania Class 10? Klasa wyzwalania określa maksymalny czas zadziałania przy przeciążeniu. Dla Class 10 czas wyzwolenia przy 7,2-krotności prądu nastawionego wynosi do 10 sekund, co jest standardem dla normalnego rozruchu silników.
