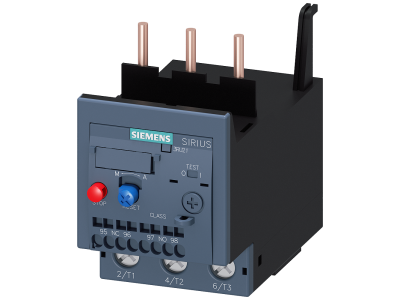

Przekaźnik przeciążeniowy 40-50A do ochrony silnika, CLASS 10 | 3RU2136-4HD0 Siemens

Alternatywny kod produktu: 3RU21364HD0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2136-4HD0 to zabezpieczenie silników asynchronicznych przed niedopuszczalnym wzrostem temperatury spowodowanym przeciążeniem lub zanikiem fazy. Urządzenie oferuje zakres nastawczy prądu 40–50 A oraz klasę wyzwalania 10, co pozwala precyzyjnie dopasować parametry do obciążenia i zapewnić skuteczną ochronę przy normalnym rozruchu. Dzięki światowym dopuszczeniom (IEC, UL/CSA) oraz certyfikatom ATEX/IEC Ex może być stosowane również w strefach zagrożonych wybuchem. Przekaźnik przystosowany jest do montażu na szynie TH35 w ramach modułowego systemu SIRIUS, co ułatwia integrację z aparaturą sterowniczą.

• Zakres nastawczy 40-50 A: Precyzyjne ustawienie wartości wyłączenia umożliwia dopasowanie do konkretnego silnika bez ryzyka zbędnych wyłączeń lub braku ochrony.
• Klasa wyzwalania 10: Zapewnia szybką reakcję przy przeciążeniu – wyłączenie następuje w czasie bezpiecznym dla uzwojeń, a jednocześnie unika się fałszywych zadziałań podczas normalnego rozruchu.
• Ochrona przed zanikiem fazy: Wykrywa brak jednej fazy i odcina zasilanie, zapobiegając pracy dwufazowej i przegrzaniu silnika.
• Dopuszczenia międzynarodowe (IEC, UL/CSA, ATEX, IEC Ex): Gwarantują zgodność z normami bezpieczeństwa na całym świecie oraz możliwość stosowania w instalacjach przemysłowych i strefach Ex.
• Modułowy system SIRIUS: Kompatybilny z akcesoriami dla rozmiarów S00–S3, co upraszcza rozbudowę i modernizację układów sterowania.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2136-4HD0 posiada dopuszczenia do zastosowań na całym świecie, w tym zgodność z normami IEC oraz UL/CSA. Ponadto urządzenie certyfikowane jest do pracy w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz standardem IEC Ex. Produkt oznaczony znakiem CE.

Zastosowanie

Przekaźnik SIRIUS 3RU2 przeznaczony jest do ochrony silników elektrycznych w układach, gdzie występuje ryzyko przeciążenia lub zaniku fazy. Sprawdza się w różnorodnych instalacjach przemysłowych i komercyjnych.

• Ochrona silników pomp, wentylatorów, sprężarek i przenośników w liniach produkcyjnych.
• Sterowanie i zabezpieczanie napędów w maszynach obróbczych, dźwigach i systemach transportowych.
• Układy rozruchowe w szafach sterowniczych wymagające kompaktowej, modułowej aparatury ochronnej.
• Instalacje w strefach zagrożonych wybuchem (ATEX / IEC Ex) po spełnieniu dodatkowych wymogów montażowych.

Wskazówki Montażowe

Montaż przekaźnika musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montuje się na szynie montażowej TH35 (DIN). Momenty dokręcania przewodów oraz przekroje żył należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd nastawczy i obciążalność styków. Po montażu sprawdź poprawność ustawienia zakresu prądowego oraz działanie mechanizmu wyzwalacza.

FAQ

• Czy przekaźnik nadaje się do ochrony silników z rozruchem ciężkim? Klasa wyzwalania 10 przeznaczona jest do normalnego rozruchu. W przypadku rozruchu ciężkiego (długotrwały prąd rozruchowy) należy dobrać urządzenie o wyższej klasie (np. CLASS 20 lub 30).
• Jak ustawić prąd nastawczy? Prąd nastawia się za pomocą pokrętła na przedniej ściance w zakresie 40–50 A, odczytując wartość z podziałki. Ustawienie powinno odpowiadać prądowi znamionowemu silnika.
• Czy przekaźnik wymaga zewnętrznego zasilania? Nie, jest to urządzenie termiczne działające na zasadzie pomiaru prądu płynącego przez obwód główny – nie potrzebuje dodatkowego napięcia sterującego.
