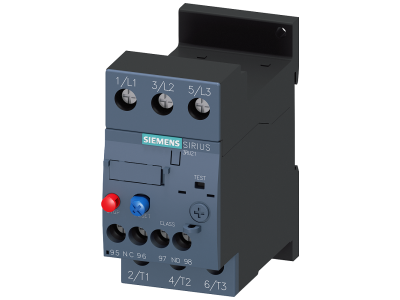

Przekaźnik przeciążeniowy 30-36A ochrona silnika S0, CLASS 10 | 3RU2126-4PB1 Siemens

Alternatywny kod produktu: 3RU21264PB1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2126-4PB1 z zakresem nastawczym 30–36 A i klasą wyzwalania CLASS 10 to dedykowane zabezpieczenie silników elektrycznych przed niedopuszczalnym przegrzaniem w wyniku przeciążenia lub zaniku fazy. Dzięki kompaktowej konstrukcji w rozmiarze S0 łatwo integruje się z innymi aparatami systemu SIRIUS, co ułatwia budowę rozdzielnic i szaf sterowniczych.

• Zakres nastawczy 30–36 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, minimalizując ryzyko fałszywych wyłączeń i zapewniając optymalną ochronę.
• Klasa wyzwalania CLASS 10: Gwarantuje szybkie zadziałanie w przypadku przeciążenia (poniżej 10 s przy 7,2× I_n), co chroni uzwojenia silnika przed przegrzaniem przy normalnym rozruchu.
• Ochrona przed zanikiem fazy: Zapobiega pracy silnika przy braku jednej fazy, eliminując ryzyko uszkodzenia termicznego wynikającego z asymetrii prądów.
• Kompatybilność z systemem SIRIUS (rozmiar S0): Umożliwia łatwą integrację ze stycznikami, wyłącznikami silnikowymi i akcesoriami wspólnymi dla całej serii, co skraca czas montażu i unifikuje zapas części.
• Międzynarodowe dopuszczenia (IEC, UL/CSA, ATEX/IEC Ex): Gwarantują bezpieczne użytkowanie w różnych instalacjach na całym świecie, w tym w strefach zagrożonych wybuchem przy odpowiedniej zabudowie.

Zgodność z Normami

Przekaźnik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, a także posiada certyfikację ATEX i IEC Ex dla zastosowań w strefach zagrożonych wybuchem. Produkt oznaczony jest znakiem CE i przeznaczony do użytku w instalacjach zgodnych z dyrektywą niskonapięciową.

Zastosowanie

Przekaźnik przeznaczony jest do ochrony silników elektrycznych przed przeciążeniem i zanikiem fazy w instalacjach przemysłowych, komercyjnych oraz w strefach zagrożonych wybuchem. Sprawdza się w układach napędowych wymagających niezawodnego zabezpieczenia termicznego.

• Ochrona silników pomp, wentylatorów, sprężarek i innych maszyn o normalnym rozruchu.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach w przemyśle, energetyce i infrastrukturze.
• Montaż w szafach sterowniczych wraz ze stycznikami SIRIUS do kompleksowej ochrony układu napędowego.
• Zastosowania w strefach zagrożonych wybuchem (ATEX/IEC Ex) przy zachowaniu odpowiednich warunków zabudowy.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania oraz typ i przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – dla konkretnego wariantu przyłącza (śrubowe lub sprężynowe) postępuj ściśle według instrukcji. Upewnij się, że zakres nastawczy odpowiada prądowi znamionowemu chronionego silnika.

FAQ

• Jaki jest zakres nastawczy tego przekaźnika? Zakres wynosi od 30 do 36 A. Pozwala to precyzyjnie ustawić prąd znamionowy chronionego silnika, dostosowując ochronę do konkretnego obciążenia.
• Czy przekaźnik nadaje się do ochrony silników w strefie Ex? Tak, posiada certyfikat ATEX i IEC Ex, co umożliwia stosowanie w strefach zagrożonych wybuchem pod warunkiem zachowania odpowiednich zasad zabudowy i eksploatacji.
• Jaką klasę wyzwalania ma ten przekaźnik? Klasę CLASS 10 – oznacza to, że przy 7,2-krotności prądu nastawczego zadziała w czasie poniżej 10 sekund, zapewniając szybką ochronę przed przeciążeniem.
