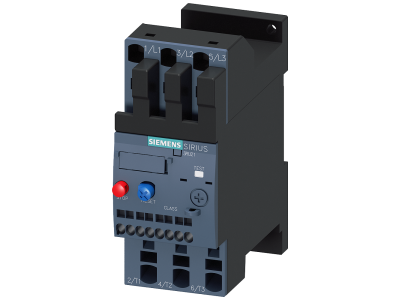

Przekaźnik przeciążeniowy 27-32A ochrona silnika S0, CLASS 10 | 3RU2126-4EC1 Siemens

Alternatywny kod produktu: 3RU21264EC1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Siemens 3RU2126‑4EC1 z serii SIRIUS to termiczne urządzenie zabezpieczające silniki przed przeciążeniem i zanikiem fazy. Zakres nastawczy 27‑32 A w połączeniu z klasą wyzwalania CLASS 10 gwarantuje precyzyjną ochronę przy normalnym rozruchu – przekaźnik nie wyzwala się podczas rozruchu, ale natychmiast reaguje na groźne przeciążenie. Zaprojektowany w systemie modułowym SIRIUS, umożliwia szybką integrację z innymi elementami sterowania.

• Zakres nastawczy 27–32 A: Umożliwia dokładne dopasowanie do prądu znamionowego silnika, minimalizując ryzyko fałszywych zadziałań i zapewniając pewną ochronę.
• Klasa wyzwalania CLASS 10: Przeznaczona do normalnego rozruchu silników – wyzwala dopiero po upływie czasu odpowiadającego charakterystyce termicznej, chroniąc przed przegrzaniem bez zbędnych przestojów.
• Ochrona przed zanikiem fazy: Zabezpiecza silnik przed pracą na dwóch fazach, co mogłoby doprowadzić do uszkodzenia uzwojeń.
• Dopuszczenia IEC, UL/CSA oraz ATEX/IECEx: Umożliwia stosowanie na całym świecie, również w strefach zagrożonych wybuchem, co zwiększa uniwersalność i bezpieczeństwo instalacji.
• Kompatybilność z systemem SIRIUS (rozmiar S0): Akcesoria i rozszerzenia pasują do wszystkich rozmiarów od S00 do S3, co ułatwia rozbudowę i modernizację rozdzielnic.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC oraz UL/CSA, a także posiada dopuszczenie do pracy w strefach zagrożonych wybuchem zgodnie z ATEX i IECEx. Urządzenie nosi oznaczenie CE i jest przeznaczone do montażu w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2126‑4EC1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed skutkami przeciążeń i zaniku fazy.

• Ochrona silników w napędach maszyn przemysłowych – kompresory, pompy, wentylatory, przenośniki.
• Automatyka budynkowa – sterowanie silnikami w instalacjach HVAC, windach, bramach.
• Instalacje w strefach zagrożonych wybuchem (Ex) – rafinerie, chemia, młyny.
• Zabezpieczenie silników w układach z rozruchem bezpośrednim lub gwiazda‑trójkąt przy normalnych warunkach rozruchu.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta w zależności od prądu obciążenia. Przekaźnik powinien być umieszczony w rozdzielnicy o odpowiednim stopniu ochrony, z zachowaniem odstępów wentylacyjnych.

FAQ

• Czy przekaźnik nadaje się do ochrony silników z rozruchem ciężkim? Klasa CLASS 10 jest przewidziana dla normalnego rozruchu. W przypadku rozruchu ciężkiego (długi czas przyspieszania, wysoki moment bezwładności) zaleca się zastosowanie przekaźnika o wyższej klasie (np. CLASS 20 lub CLASS 30).
• Czy można go stosować w strefach zagrożonych wybuchem? Tak, przekaźnik posiada dopuszczenie ATEX i IECEx, co umożliwia montaż w strefach Ex, o ile cała instalacja jest zgodna z odpowiednimi przepisami.
• Jak prawidłowo ustawić zakres nastawczy? Zakres należy ustawić na wartość prądu znamionowego silnika (I_N) wskazaną na tabliczce znamionowej. W razie wątpliwości skonsultuj się z dokumentacją silnika.
