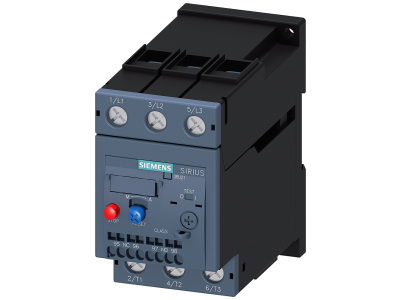

Przekaźnik przeciążeniowy 22-32A do ochrony silnika, CLASS 10 | 3RU2136-4ED1 Siemens

Alternatywny kod produktu: 3RU21364ED1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2136-4ED1 służy do ochrony silników przed niedopuszczalnym wzrostem temperatury w wyniku przeciążenia lub zaniku fazy. Zakres nastawczy 22–32 A oraz klasa wyzwalania CLASS 10 gwarantują precyzyjną i szybką reakcję w warunkach normalnego rozruchu, zabezpieczając uzwojenia silnika przed uszkodzeniem. Urządzenie należy do elastycznego i ekonomicznego systemu modułowego SIRIUS, umożliwiającego łatwą rozbudowę instalacji.

• Zakres nastawczy 22–32 A: Umożliwia dostosowanie progu zadziałania do konkretnego silnika, zapewniając optymalną ochronę bez zbędnych wyłączeń.
• Klasa wyzwalania CLASS 10: Gwarantuje szybkie zadziałanie przy dużych przeciążeniach, chroniąc silnik podczas rozruchu i pracy ciągłej.
• Ochrona przed zanikiem fazy: Eliminuje ryzyko pracy dwufazowej, która grozi przegrzaniem i uszkodzeniem uzwojeń.
• Szeroka gama dopuszczeń (IEC, UL/CSA, ATEX, IEC Ex): Daje pewność stosowania w instalacjach krajowych i międzynarodowych, również w strefach zagrożonych wybuchem.
• System modułowy SIRIUS: Ujednolicone akcesoria dla rozmiarów S00–S3 upraszczają magazynowanie i montaż, obniżając koszty eksploatacji.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC oraz posiada aprobaty UL/CSA. Dopuszczony jest do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX i normą IEC Ex. Certyfikat CE potwierdza zgodność z obowiązującymi przepisami Unii Europejskiej.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2136-4ED1 dedykowany jest do ochrony silników elektrycznych w układach napędowych. Sprawdza się zarówno w prostych instalacjach przemysłowych, jak i w bardziej złożonych systemach automatyki.

• Ochrona silników asynchronicznych w maszynach produkcyjnych, pompach i wentylatorach przed przeciążeniem i zanikiem fazy.
• Stosowanie w rozdzielnicach sterowniczych i szafach automatyki jako element zabezpieczenia silników w stycznikowych układach rozruchowych.
• Zastosowanie w instalacjach zagrożonych wybuchem (strefy ATEX / IEC Ex) – np. w przemyśle chemicznym, petrochemicznym czy młynarskim.
• Integracja z systemem modułowym SIRIUS – łatwe łączenie z przełącznikami, stycznikami i przyciskami w ramach jednej platformy.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (w wersji do montażu swobodnego – zgodnie z dokumentacją). Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów należy dobrać zgodnie z instrukcją producenta, uwzględniając maksymalny prąd obciążenia. Przed pierwszym uruchomieniem sprawdzić nastawę zakresu prądowego – musi odpowiadać prądowi znamionowemu silnika.

FAQ

• Jaki jest zakres nastawczy przekaźnika 3RU2136-4ED1? Zakres wynosi od 22 A do 32 A. Pozwala to na precyzyjne dopasowanie zabezpieczenia do silników o odpowiedniej mocy.
• Co oznacza klasa wyzwalania CLASS 10? CLASS 10 oznacza, że przekaźnik zadziała w czasie nie dłuższym niż 10 sekund przy prądzie przeciążeniowym równym 7,2-krotności nastawionego prądu. Zapewnia to ochronę silników podczas normalnego rozruchu bez ryzyka uszkodzenia termicznego.
• Czy przekaźnik nadaje się do stref zagrożonych wybuchem? Tak, dzięki dopuszczeniom ATEX i IEC Ex może być stosowany w strefach zagrożonych wybuchem. Należy jednak przestrzegać dodatkowych wymogów montażowych określonych w dokumentacji dla danej strefy.
