Przekaźnik przeciążeniowy 22-32A do ochrony silnika, CLASS 10 | 3RU2136-4EB1 Siemens

Alternatywny kod produktu: 3RU21364EB1

Opis i Kluczowe Cechy

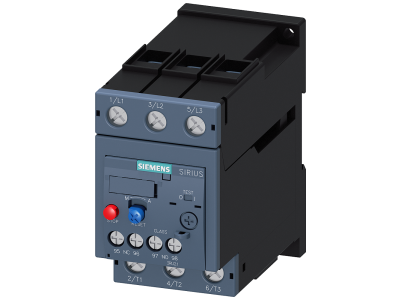

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2136-4EB1 (oznaczenie 3RU2136-4EB1) przeznaczony jest do ochrony silników i innych odbiorników przed skutkami przeciążenia oraz zaniku fazy. Zakres nastawczy 22–32 A oraz klasa wyzwalania CLASS 10 zapewniają skuteczną ochronę przy normalnym rozruchu – zapobiegając niedopuszczalnemu wzrostowi temperatury bez zbędnych wyłączeń w trakcie rozruchu. Urządzenie dostępne jest w wersji z przyłączem śrubowym, co gwarantuje pewne i trwałe połączenie przewodów.

• Zakres nastawczy 22–32 A: precyzyjne dopasowanie do prądu znamionowego silnika – minimalizuje ryzyko fałszywych wyłączeń i zapewnia optymalną ochronę.
• Klasa wyzwalania CLASS 10: odpowiednia dla silników o normalnym rozruchu (np. pompy, wentylatory) – wyłącza przy przeciążeniu w czasie do 10 sekund przy 7,2-krotnym prądzie nastawczym.
• Ochrona przed zanikiem fazy: zabezpiecza silnik przed pracą na dwóch fazach, która grozi przegrzaniem i uszkodzeniem uzwojeń.
• Międzynarodowe dopuszczenia (IEC, UL/CSA, ATEX/IECEx): uniwersalne zastosowanie w instalacjach w Europie, Ameryce Północnej oraz w strefach zagrożonych wybuchem.
• Elastyczność montażu: możliwość montażu na szynie TH35 (DIN) lub w montażu swobodnym – przystosowany do rozmiarów styczników S00…S3 z modułowego systemu SIRIUS.

Zgodność z Normami

Przekaźnik 3RU2136-4EB1 posiada dopuszczenia międzynarodowe, w tym IEC, UL/CSA oraz ATEX/IECEx, co potwierdza jego zgodność z wymaganiami bezpieczeństwa i umożliwia stosowanie w strefach zagrożonych wybuchem. Produkt oznaczony jest znakiem CE.

Zastosowanie

Przekaźnik przeciążeniowy termiczny SIRIUS znajduje zastosowanie w rozdzielnicach i szafach sterowniczych do ochrony silników asynchronicznych oraz innych urządzeń wrażliwych na przeciążenie prądowe.

• Ochrona silników w pompach wentylatorów, sprężarek i przenośników – normalny rozruch, Class 10.
• Zabezpieczanie odbiorników w instalacjach przemysłowych przed skutkami przeciążenia i zaniku fazy.
• Stosowanie w strefach zagrożonych wybuchem (ATEX / IECEx) – zgodnie z dopuszczeniami katalogowymi.
• Współpraca ze stycznikami serii SIRIUS (rozmiary S00…S3) w układach rozruchu i sterowania silnikami.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego może być wykonywane wyłącznie przez personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (T) lub w montażu swobodnym za pomocą odpowiednich akcesoriów. Przekrój przewodów należy dobrać do prądu nastawczego oraz obciążenia silnika – zgodnie z dokumentacją producenta. Moment dokręcania zacisków śrubowych musi być zgodny z danymi katalogowymi, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Jak ustawić zakres prądowy na przekaźniku 3RU2136-4EB1? Pokrętło regulacyjne znajduje się na przedniej ściance – obracając je, ustawiasz wartość w zakresie 22–32 A odpowiadającą prądowi znamionowemu silnika. Dokładną procedurę opisano w instrukcji producenta.
• Czy przekaźnik nadaje się do stref zagrożonych wybuchem? Tak, urządzenie posiada dopuszczenia ATEX i IECEx, co umożliwia jego stosowanie w strefach zagrożonych wybuchem – pod warunkiem zachowania wymogów montażu i eksploatacji dla danej strefy.
• Jaka jest różnica między wersją z przyłączem śrubowym a sprężynową? Opisywany model 3RU2136-4EB1 wyposażony jest w przyłącze śrubowe – zapewnia solidne, odporne na wibracje połączenie, łatwe w kontroli i dokumentacji. W ofercie dostępne są również wersje ze złączami sprężynowymi do szybszego i bezobsługowego montażu.
